جهاز اختبار العزل للجهد العالي
يسمح بنطاق واسع من اختبارات العزل يصل إلى 100GΩ عند جهد اختبار متغير من 1 إلى 10kV
- يسمح بنطاق واسع من اختبارات العزل يصل إلى 100GΩ عند جهد اختبار متغير من 1 إلى 10kV
- خرج جهد DC للمسجلات
- يتم عرض جهد الخرج على الشاشة الرقمية
- بعد إجراء الاختبارات، يقوم تلقائيًا بتفريغ الشحنات المخزنة في الدائرة قيد الاختبار
- يعمل ببطاريات Ni-MH القابلة لإعادة الشحن
المواصفات
| جهد الاختبار | (متغير) 1 إلى 10kV | 1000V |
|---|---|---|
| نطاقات القياس (التغيير التلقائي) |
1.6/100 جيجا أوم (النطاق التلقائي) | 100MΩ |
| دقة القياس | 0.05 إلى 50GΩ | 1 إلى 100MΩ |
| ±10% rdg | ||
| دقة النطاقات الأخرى | ±1% من طول المقياس*1 | ±1% من طول المقياس |
| جهد الدائرة المفتوحة | ±2% | ±10% |
| يشير جهد الخرج والجهد المضبوط إلى |
تيار مستمر من 0 إلى 10kV±2%rdg±2dgt | |
| مصدر الطاقة | Ni-MH (1.2V) ×8 / الإمداد الخارجي بDC 15V | |
| الأبعاد | مم(D)80 × (W)140 × (L)200 | |
| الوزن | 1.6kg تقريبًا | |

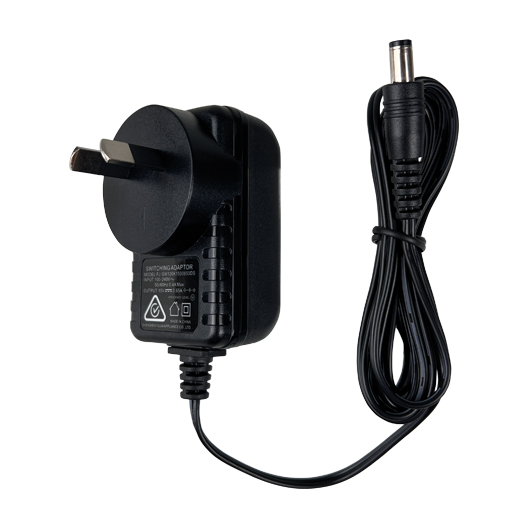

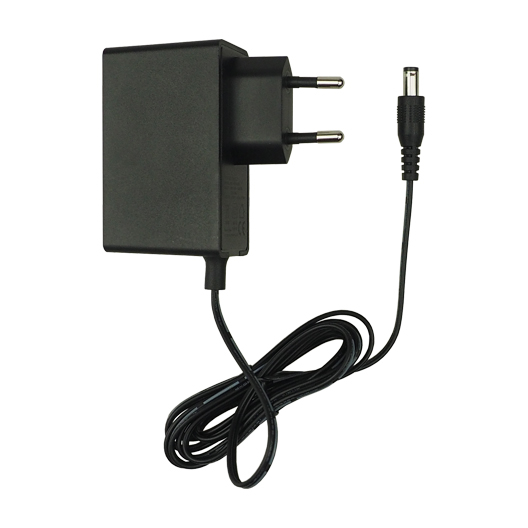

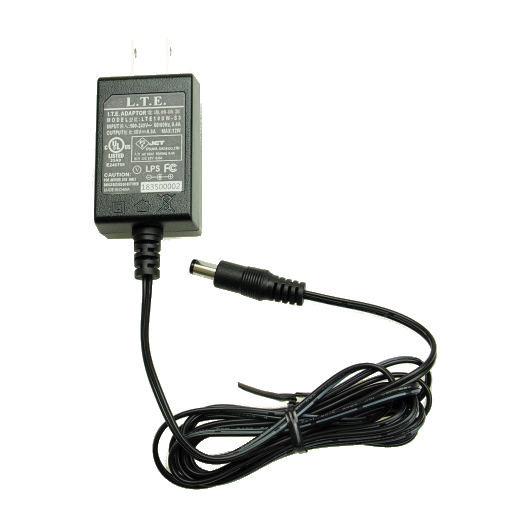

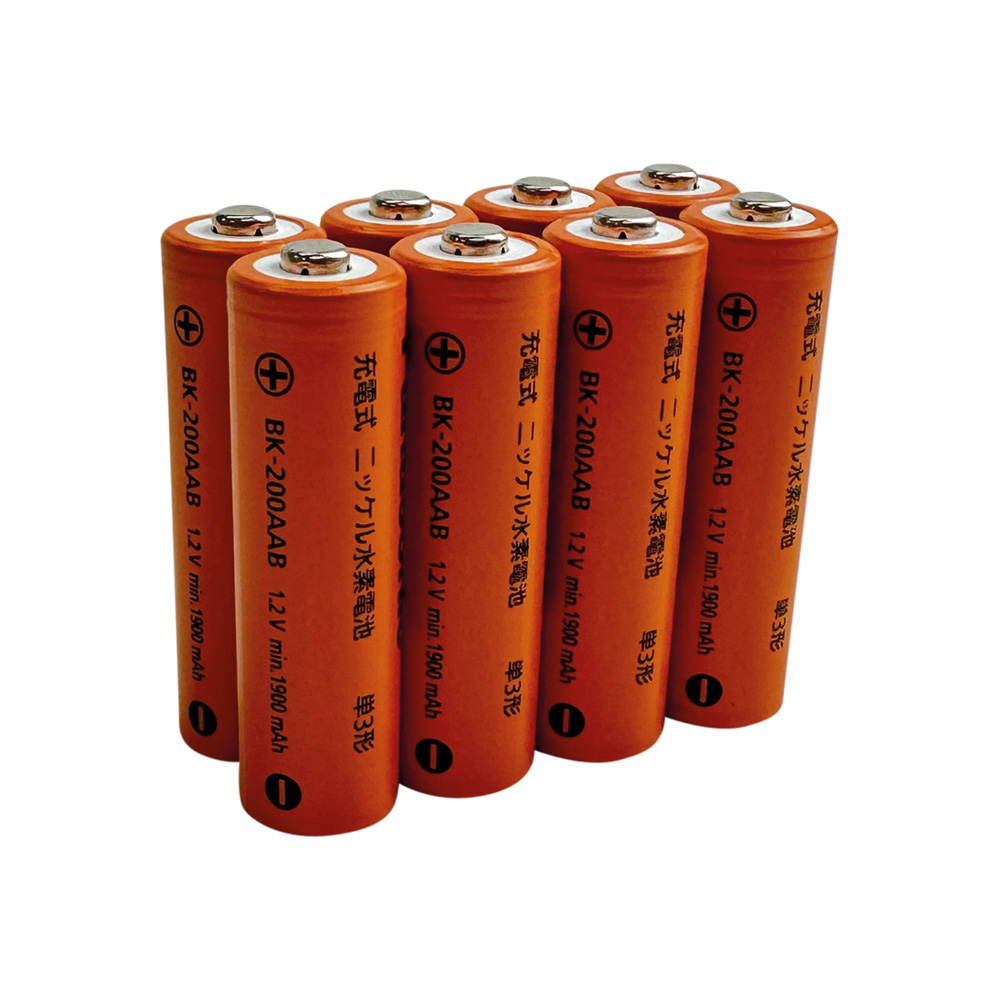

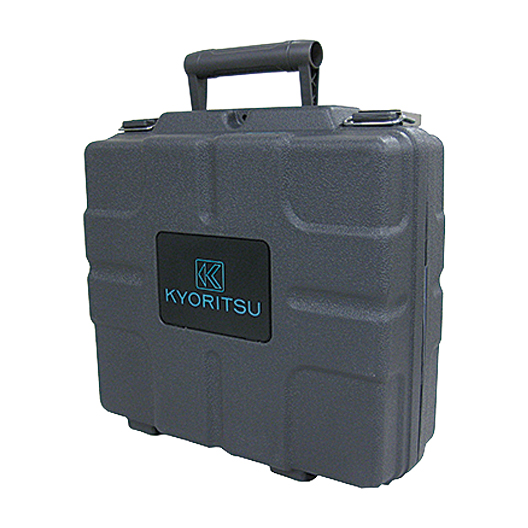

| الملحقات | 7082 (أسلاك للمسجل) 7083 (أسلاك لشحن البطارية) 7084 (أسلاك التأريض والحماية) 8266 (شاحن بطارية[120V]) أو 8267 (شاحن بطارية[220V]) أو 8264A (شاحن بطارية [AU]) 9176 (علبة الحمل [صلبة]) 8268 (بطارية Ni-MH قابلة لإعادة الشحن × 8) دليل التعليمات |
|
*1 متغير بزيادات 10V
*2 مع جهد قياس أقل من 2kV، الدقة غير مضمونة من 0 إلى 100GΩ
