جهاز اختبار التيار الشوكي

KEW 2300R

تُعد قراءة قيمة True RMS هي إحدى المزايا الأساسية للقياس الدقيق

  • تُعد قراءة قيمة True RMS هي إحدى المزايا الأساسية للقياس الدقيق
  • تشير وظيفة "الجهد اللاتلامسي (Non Contact Voltage)" إلى وجود جهد AC عن طريق تحذير المستخدم بإشارة مسموعة
  • يمكن تنفيذ الضبط الصفري للتيار المستمر بضغطة زر واحدة
  • إيقاف التشغيل تلقائيًا
  • الحد الأدنى للدقة 0.1A

عرض 3D

نظرة عامة على المنتج

يمكن استخدام KEW 2300R في صناديق التوصيل المزدحمة، حيث تكون الكابلات قصيرة جدًا، وتكون المساحة محدودة جدًا في كابلات المشبك باستخدام مقياس مشبكي تقليدي.

قياس قيمة True RMS (الجذر التربيعي المتوسط)

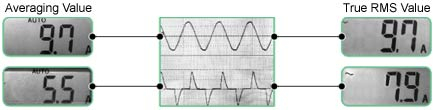

عندما لا يتأثر تيار الحمل بالتشوه، يعرض كل من نوع متوسط القيمة والعدادات المشبكية من نوع True RMS (الجذر التربيعي المتوسط) القيمة نفسها تقريبًا البالغة حوالي 10A مع شكل موجي ثابت مثل عينات العرض الواردة أعلاه. ومع ذلك، عندما يتأثر تيار الحمل ببعض التشوهات مثل العاكس، إلخ...، يشير المقياس المشبكي متوسط القيمة إلى 5.5A بدلاً من 9.7A ويشير المقياس المشبكي الحقيقي من نوع True RMS إلى 7.9A بدلاً من 9.7A مع شكل موجي غير منتظم. وفقًا لذلك، يوصى باستخدام المقياس المشبكي من نوع True RMS لقياس المعدات باستخدام أجهزة التحكم في العاكس.
بسبب استخدام الثايرستورات والمحولات ووحدات التحكم الأخرى الموفرة للطاقة في الأسلاك الكهربائية الحديثة، غالبًا ما تتضمن الأشكال الموجية الحالية مكونات توافقية ويتم تشويهها مقارنة بالموجات الجيبية (50/60Hz).
ويكون جهاز اختبار قيمة True RMS من Kyoritsu قادرًا على قياس الأشكال الموجية المشوهة باستخدام True RMS حيث يتم حساب الأشكال الموجية داخليًا بشكل مستمر. وعلى النقيض من ذلك، عندما يتم إجراء القياسات باستخدام جهاز اختبار متوسط القيمة، يتم توليد أخطاء في قيمة القياس لأن جهاز الاختبار لا يمكنه تتبع الأشكال الموجية المشوهة باستمرار.

(مقارنةً بجهاز اختبار قيمة True RMS، تؤدي قيم القياس لمتوسط القيمة إلى حدوث أخطاء بنسبة تزيد عن 30% في بعض الحالات.)

المواصفات

قياس التيار التيار المتردد A 0 إلى 100.0A±2.0%rdg±5dgt  [50/60Hz]
التيار المستمر A 0 إلى ±100.0A±2.0% rdg±5dgt
عامل القمة 2.5
الجهد اللاتلامسي (Non Contact Voltage) اكتشف جهد AC دون ملامسة سلك المقبس.
أثناء اكتشاف الجهد، يومض "Hi" ويصدر صوت صافرة.
الحد الأقصى للرقم 1,049
حجم الموصل بحد أقصى 110ملم
معيار السلامة IEC 61010-1 CAT III 300V درجة التلوث 2
مصدر الطاقة R03 (AAA)(1.5V)× 2 (إيقاف التشغيل التلقائي: حوالي 10 دقائق)
*قياس الوقت باستمرار:
  AC أمبير حوالي 46 ساعة، DC أمبير حوالي 52 ساعة
الأبعاد ‪مم(D)30 × (W)40 × ‪(L)161
الوزن 110g  (بما في ذلك البطارية)
الملحقات 9113 (علبة الحمل)
R03 (1.5V) × 2
دليل التعليمات
