جهاز اختبار العزل للجهد العالي

KEW 3128

جهد الاختبار 12kV (الحد الأقصى)، المقاومة 35TΩ (الحد الأقصى)

  • جهد الاختبار 12kV (الحد الأقصى)، المقاومة 35TΩ (الحد الأقصى)
  • تيار دائرة القصر 5mA (الحد الأقصى)
  • تمثيل رسومي لمقاومة العزل وتيار التسرب مقابل الوقت على شاشة كبيرة مع رسم بياني شريطي وإضاءة خلفية
  • تتيح وظيفة شاشة الطباعة تسجيل ما يصل إلى 32 شاشة عرض
  • يمكن للذاكرة الداخلية تخزين حوالي 43,000 بيانات (بحد أقصى)
  • يمكن تشغيله من بطارية داخلية قابلة لإعادة الشحن أو من خط AC
  • تصميم قوي للاستخدام الميداني مع تصنيف IP64 (مع وجود الغطاء مغلقًا)

المواصفات

مقاومة العزل
جهد الاختبار 500V 1000V 2500V 5000V 10000V 12000V
الحد الأقصى لقيمة القياس 500GΩ 1TΩ 2.5TΩ 5TΩ 35TΩ
الدقة 400kΩ إلى 50GΩ
±5%rdg±3dgt		 800kΩ إلى 100GΩ
±5%rdg±3dgt		 2MΩ إلى 250GΩ
±5%rdg±3dgt		 4MΩ إلى 500GΩ
±5%rdg±3dgt		 8MΩ إلى 1TΩ
±5%rdg±3dgt
50.1 إلى 500GΩ
±20%rdg(*)		 101G إلى 1TΩ
±20%rdg		 251G إلى 2.5TΩ
±20%rdg		 501GΩ إلى 5TΩ
±20%rdg		 1.01 إلى 10TΩ
±20%rdg
10.1 إلى 35TΩ
تيار دائرة القصر الحد الأقصى 5.0mA
مقاوم الحمل إلى الجهد المقدر للخرج 0.5MΩ أو أكثر 1MΩ أو أكثر 2.5MΩ أو أكثر 5MΩ أو أكثر 20MΩ أو أكثر 24MΩ أو أكثر
جهد الخرج
الجهد الخاضع للمعايرة 500V 1000V 2500V 5000V 10000V 12000V
دقة المراقبة
 ±10%±20V
دقة الخرج
 0 إلى +20% 0 إلى +10% -5 إلى +5%
نطاق قابل للتحديد
 50 إلى 600V
(بزيادات تدريجية 5V)		 610 إلى 1200V
(بزيادات تدريجية 10V)		 1225 إلى 3000V
(بزيادات تدريجية 25V)		 3050 إلى 6000V
(بزيادات تدريجية 50V)		 6100 إلى 10000V
(بزيادات تدريجية 100V)		 10100 إلى 12000V
(بزيادات تدريجية 100V)
قياس الجهد
نطاق القياس DCV：±30 إلى ±600V
ACV：30 إلى 600V（50/60Hz）
الدقة ±2%rdg±3dgt
قياس التيار
نطاق القياس 5.00nA إلى 2.40mA
(حسب مقاومة العزل)
الدقة ±5%rdg±5dgt
قياس السعة
نطاق القياس 5.0nF إلى 50.0μF 40.0nF إلى 1.00μF
(نطاق العرض: 5.0nF إلى 60.0μF)
الدقة ±5%rdg±5dgt
عام
المعايير المطبقة IEC 61010-1 CAT IV 600V درجة التلوث 2، IEC 61010-2-034،
IEC 61010-031، IEC 61326، IEC 60529 (IP64): مع وجود الغطاء مغلقًا.
نطاق درجة حرارة التشغيل ورطوبته -10درجة مئوية، الرطوبة النسبية 85% أو أقل 50درجة مئوية/(عند التشغيل باستخدام مصدر طاقة خارجي، بدون تكثيف)
من 0 إلى 40درجة مئوية / الرطوبة النسبية 85% أو أقل (عند التشغيل باستخدام البطارية، بدون تكثيف)
نطاق درجة حرارة التخزين والرطوبة -20درجة مئوية إلى 60درجة مئوية / الرطوبة النسبية 75% أو أقل (بدون تكثيف)
مصدر الطاقة
 بطارية تخزين الرصاص القابلة لإعادة الشحن (12V)* مدة الشحن: 8 ساعات تقريبًا / مصدر طاقة التيار المتردد (100V إلى 240V، 50/60Hz)
* وقت القياس المستمر: حوالي 4 ساعات (حمولة 100MΩ عند نطاق مقاومة العزل 12000V.)
2 ساعة تقريبًا (الحد الأقصى لاستهلاك التيار في النطاق مع الحفاظ على التيارات المقننة.)
البُعد
 ‪مم *المعدات والعلبة الصلبة(D)180 × (W)410 × ‪(L)330
الوزن
 9kg تقريبًا (يشمل ذلك البطارية) *الأجهزة والعلبة الصلبة
الملحقات
 7170 (سلك الطاقة[EU]) أو 7240 (سلك الطاقة[المملكة المتحدة])
7224A (سلك التأريض)
7225A (سلك الحماية)
7226A (مجس الخط)
7227A (مجس خط مزود بمشبك توصيل)
8029 (منتج إضافي للتوسعة)
8212-USB (محول USB)
دليل التعليمات
الملحقات الاختيارية

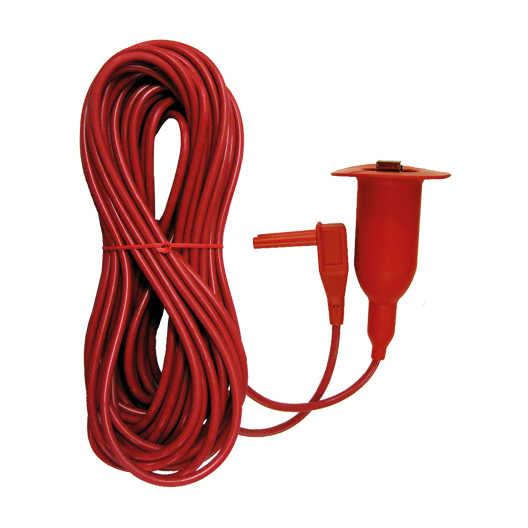

 7254 (مجس خط أطول مزود بمشبك التوصيل)

يُرجى تنزيل "KEW Windows for KEW 3128(البرامج)" من هنا.
