جهاز اختبار المقاومة ومقاومة التأريض

KEW 4106

جهاز اختبار المقاومة ومقاومة التأريض

  • قياس مقاومة التأريض مع ستة نطاقات تغطي القياسات من 0.001 أوم إلى 200 كيلو أوم
  • يتم حساب قياس مقاومة التأريض (ρ) تلقائيًا بعد ضبط المسافة بين مسامير التأريض المساعدة (بطريقة فينر)
  • التحديد التلقائي واليدوي لتردد تيار الاختبار في أربعة نطاقات 94/105/111/128Hz
    في الوضع التلقائي، KEW 4106 سيحدد التردد الأكثر ملاءمة
  • طريقة ترشيح متقدمة (استنادًا إلى تحويل فورييه السريع FFT) تقلل من تداخل الضوضاء للحصول على قياسات مستقرة
  • يمكن حفظ ما يصل إلى 800 نتيجة قياس في الذاكرة واستدعاؤها على الشاشة
  • يمكن نقل النتائج المخزنة إلى جهاز كمبيوتر باستخدام محول USB (MODEL 8212-USB) وبرنامج "KEW Report" الخاص
  • تصميم قوي مع حماية IP54

عرض 3D

المواصفات

الوظيفة النطاق الدقة نطاق القياس الدقة
مقاومة التأريض
Re
(Rg عند قياس
ρ)		 2Ω 0.001Ω 0.03 إلى 2.099Ω ±2%rdg±0.03Ω
20Ω 0.01Ω 0.03 إلى 20.99Ω ±2%rdg±5dgt (*1)
200Ω 0.1Ω 0.3 إلى 209.9Ω
2000Ω 1Ω 3 إلى 2099Ω
20kΩ 10Ω 0.03 إلى 20.99kΩ
200kΩ 100Ω 0.3 إلى 209.9kΩ
مقاومة التأريض المساعدة
Rh, Rs		 8% من Re+Rh+Rs
مقاومة التأريض
ρ		 2Ω 0.1 إلى 1Ω·m
تحديد النطاق تلقائيًا		 0.2 إلى 395.6Ω·m ρ=2×π×a×Rg(*2)
20Ω 0.2 إلى 3956Ω·m
200Ω 20 إلى 39.56kΩ·m
2000Ω 0.2 إلى 395.6kΩ·m
20kΩ 2.0 إلى 1999kΩ·m
200kΩ

جهد التداخل التسلسلي Ust (تيار متردد فقط) (*3)		 50V 0.1V 0 إلى 50.9Vrms ±2%rdg±2dgt (50/60Hz)
±3%rdg±2dgt (40 إلى 500Hz)
تردد
Fst		 تحديد النطاق تلقائيًا 0.1Hz
1Hz		 40Hz إلى 499.9Hz ±1%rdg±2dgt
طريقة القياس مقاومة التأريض: طريقة انهيار الجهد
(التيارات والجهود المقاسة عبر المسابير)
طريقة قياس مقاومة التأريض (ρ): طريقة فينر رباعية الأقطاب
جهد التداخل التسلسلي (جهد التأريض)
مقوم الجذر التربيعي المتوسط RMS (بين أطراف E-S)
سعة الذاكرة 800 بيانات
واجهة الاتصال محول بصري للطراز 8212-USB
شاشة LCD مصفوفة نقطية 19264 أحادي اللون
مؤشر تجاوز النطاق "OL"
الحماية من زيادة الحمولة بين E-S(P) وبين أطراف التوصيل E-H(C) AC280V / 10 ثوانٍ.
المعايير المطبقة IEC 61010-1 CAT III 300V / CAT Ⅳ150V درجة التلوث 2
IEC 61010-031، IEC 61557-1، 5، IEC 61326-1 (EMC)، IEC 60529 (IP54)
مصدر الطاقة DC12V : الحجم AA بطارية منجنيز جافة (R6) × 8
(إيقاف التشغيل التلقائي: حوالي 5 دقائق)
الأبعاد ‪مم(D)89 × (W)185 × ‪(L)167
الوزن 900g تقريبًا (شاملًا البطاريات)

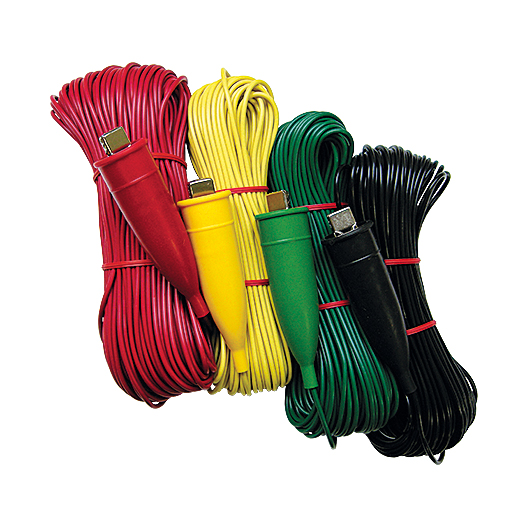

الملحقات 7229A (قياس دقة التأريض)،

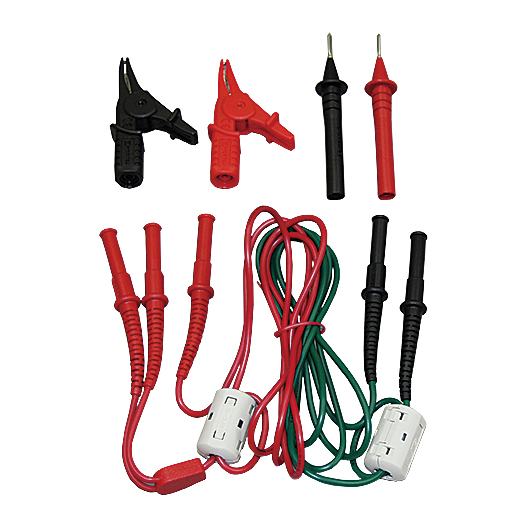

7238A (أسلاك اختبار القياس المبسط)،
8032 (مسامير التأريض المساعدة [2 مسامير/مجموعة])×2 مجموعات (4 مسامير إجمالاً)،

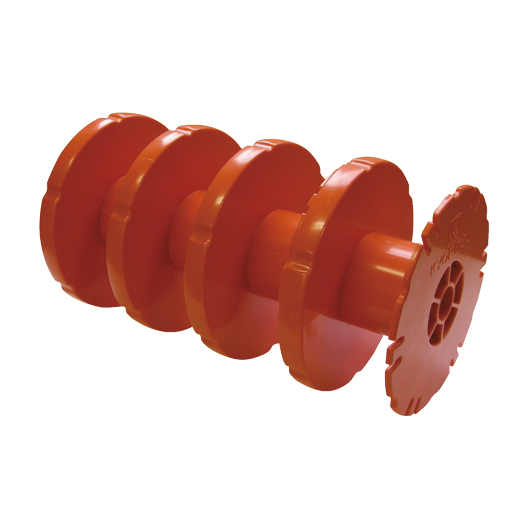

8200-04 (بكرة الكابلات [4 قطع])×1 مجموعة،
8212-USB (محول USB)،
8923(صمام [0.5A/600V]) × 1 (ضمن مشتملات المنتج)، 1 (احتياطي)،
9121 (حزام الكتف)،
9125 (علبة الحمل)،
R6 × 8، دليل التعليمات

يُرجى تنزيل "تقرير KEW Report (برنامج)" من هنا.

*1 مقاومة التأريض المساعدة هي 100Ω مع تصحيح Rk
*2 اعتمادًا على Rg المقاس. يتراوح الفاصل الزمني [a] بين مسامير التأريض المساعدة من 1.0 إلى 30.0m
*3 لم يتم تصميم هذا الجهاز لقياس قيم جهد الخط في أنظمة الطاقة التجارية.
