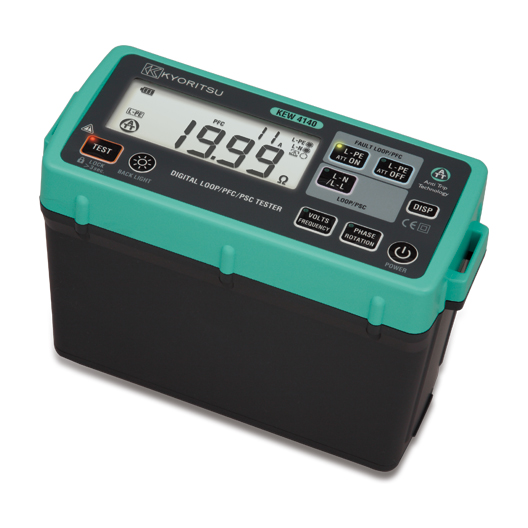

KEW 4140

مقاومة الحلقة
	الوظيفة	L-PE ATT OFF		L-PE ATT ON		L-N / L-L
	الجهد الخاضع للمعايرة	230V (50/60Hz)				L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	فولطية التشغيل	100 إلى 280V (45 إلى 65Hz)				100 إلى 500V (45 إلى 65Hz)
	النطاق (تحديد النطاق تلقائيًا)	20/200/2000Ω		20/200/2000Ω (L-N<20Ω)		20Ω
	تيار الاختبار الاسمي عند 0Ω حلقة خارجية: الحجم/المدة عند 230V	20Ω:6A/20ms 200Ω:3A/20ms 2000Ω:15mA/250ms		L-N: 6A/60ms N-PE: 10mA/حوالي 5s		20Ω: 6A/20ms
	الدقة	±3%rdg±4dgt*1		±3%rdg±6dgt *1		L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt
PFC (L-PE) / PSC (L-N / L-L) *2
	الوظيفة	PFC		PFC (ATT)		PSC
	الجهد الخاضع للمعايرة	230V (50/60Hz)				L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	فولطية التشغيل	100 إلى 280V (45 إلى 65Hz)				100 إلى 500V (45 إلى 65Hz)
	النطاق (تحديد النطاق تلقائيًا)	2000A/20kA		2000A/20kA (L-N<20Ω)		2000A/20kA
	تيار الاختبار الاسمي عند 0Ω حلقة خارجية: الحجم/المدة عند 230V	20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms		L-N: 6A/60ms N-PE: 10mA/حوالي 5s		20Ω: 6A/20ms
دوران المرحلة
	فولطية التشغيل	50 إلى 500V، 45 إلى 65Hz
	ملاحظات	تسلسل الطور الصحيح: يتم عرض "1.2.3" و  العلامة تسلسل الطور المعكوس: يتم عرض "3.2.1" و  العلامة
فولت
	الوظيفة	فولت			التردد
	نطاق القياس	0 إلى 500V			45 إلى 65Hz
	الدقة	±2%rdg±4dgt			±0.5%rdg±2dgt
المعايير المطبقة		IEC 61010-1 CAT III 300V (500V L إلى L)، IEC 61010-031 IEC 61557-1، 3، 7، 10، IEC 60529 (IP54)، IEC 61326 (EMC)
مصدر الطاقة		بطاريات AA بجهد 1.5V × 6 *يوصى باستخدام البطاريات القلوية (LR6).
الأبعاد		‪مم(D)133 × (W)184 × ‪(L)84
الوزن		860g تقريبًا (شاملًا البطاريات)
الملحقات		سلك اختبار التيار الرئيسي *3 مجس اختبار لوحة التوزيع *4 9156A (علبة ناعمة بحزام كتف) LR6 (بطارية) × 6، دليل التعليمات

*1: دقة اختبار الحلقة L-N المعروضة على الشاشة الفرعية متزامنة مع دقة وظيفة L-N/L-L.
*2: تم اشتقاق دقة PSC/PFC من مواصفات مقاومة الحلقة المقاسة ومواصفات الجهد المقاسة.
*3: 7187A (سلك الطاقة [المملكة المتحدة])، 7218A (سلك الطاقة [الاتحاد الأوروبي])، 7221A (سلك الطاقة [SA])، 7222A (سلك الطاقة [AU])
*4: 7246 (أزرق، أخضر، أحمر)، 7247 (أسود، أخضر، أحمر)
