جهاز اختبار RCD

MODEL 5406A

معالج دقيق مخصص يتم التحكم فيه لتحقيق أعلى دقة وموثوقية

معالج دقيق مخصص يتم التحكم فيه لتحقيق أعلى دقة وموثوقية
3 مصابيح بيان “الليد” للتحقق من حالة الأسلاك الصحيحة
يسمح مفتاح زاوية الطور بدرجتي 0 و180 بإجراء اختبارات سريعة وقراءات متسقة
القراءة الرقمية لوقت الفصل
اختبار أنواع متعددة من أجهزة التيار المتبقي (RCDs)، بما في ذلك القياسية، والانتقائية، وتيار AC، والنوع A (الحساس لتيار DC)
تضمن دائرة مصدر التيار المستمر أن تقلبات جهد الشبكة الكهربائية لا تؤثر على دقة القراءات
قراءة شاشة رقمية مخصصة كبيرة
الإشارة المرئية للطور العكسي والأسلاك المحايدة في المقبس
مصمم حسب معايرة IP54
يتوافق مع المعيار IEC 61557

عرض 3D

تيار الفصل الخاضع للمعايرة	10/20/30/200/300/500mA
إعدادات حالة الخطأ	× 1/2، × 1، × 5، × تيار مستمر، مدى التغير في تدفق الطاقة تلقائيًا (Auto Ramp)
مدة تيار الفصل	1000ms، 200ms (×5)
أقل دقة	1ms
دقة وقت الفصل	±0.6%rdg±4dgt
فولطية التشغيل	230V+10 إلى 15% (195 إلى 253V) 50Hz
المعايير المطبقة	IEC 61557-1,-6 IEC 61010-1 CAT Ⅲ 300V درجة التلوث 2 IEC 61010-2-031 IEC 60529 (IP54)
الأبعاد	‪مم(D)89 × (W)186 × ‪(L)167
الوزن	800g تقريبًا

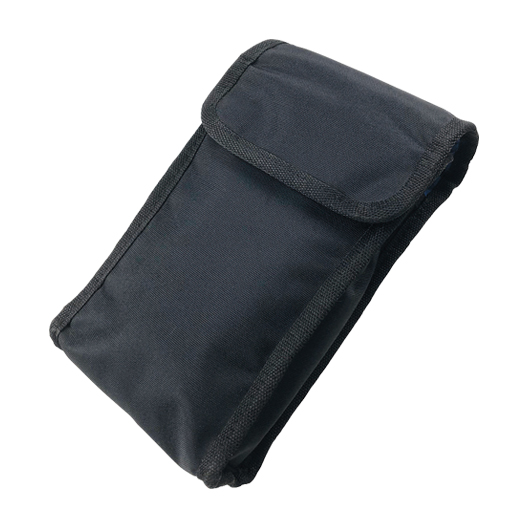

الملحقات	سلك اختبار القابس المقولب^* 9121 (حزام الكتف) 9147 (علبة حفظ الأسلاك) دليل التعليمات
الملحقات الاختيارية	7121B (مجس اختبار لوحة التوزيع)

* 7123(AU): القابس الأسترالي
7124(UK): القابس البريطاني (13A)
7125(EU): القابس الأوروبي SHUKO
7126(SA): القابس الجنوب أفريقي
