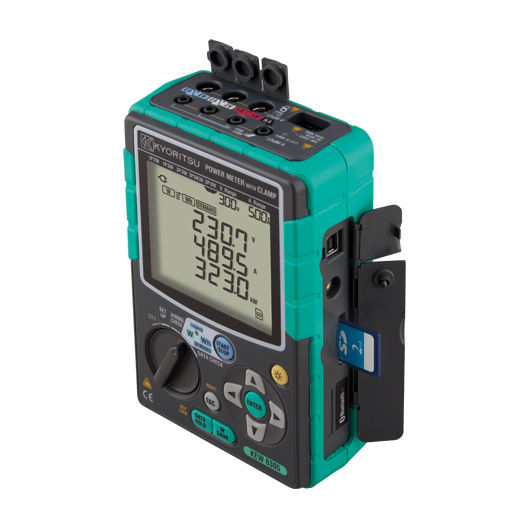

جهاز قياس الطاقة

KEW 6305

مراقبة وتسجيل وتحليل شامل في الوقت الفعلي للأنظمة أحادية وثلاثية الأطوار

مراقبة وتسجيل وتحليل شامل في الوقت الفعلي للأنظمة أحادية وثلاثية الأطوار
قياسات الجهد والتيار ومعامل القدرة والتردد
تحليل الطاقة (الطاقة النشطة والظاهرية والطاقة التفاعلية)
تحليل الطاقة (الطاقة النشطة والظاهرية والتفاعلية)
دقة الطاقة النشطة: ±0.3%rdg±0.2%f.s.
وظيفة التحقق التلقائي من الأسلاك لمنع التوصيلات غير الصحيحة
سعة ذاكرة كبيرة (2GB) باستخدام وصلة بطاقة SD مدمجة
يمكن تعيين الفاصل الزمني للتسجيل بين ثانية واحدة وساعة واحدة
قياسات في الوقت الفعلي وقياسات عن بُعد
برامج تعمل على نظام التشغيل Windows لتحليل البيانات وضبطها عبر منفذ USB أو ^®Bluetooth
القياسات المتزامنة بين وحدتين من KEW 6305
مجموعة كبيرة من مستشعرات المشبك تسمح بقياسات تتراوح من 0.1 إلى 3000A
التعرف تلقائيًا على نوع المستشعر المتصل
نظام إمداد طاقة مزدوج عبر خط لتيار AC وبطاريات

عرض 3D

فيديو

نظرة عامة على المنتج

KEW Smart 6305

يتوفر برنامج "KEW smart 6305" المجاني الذي يعمل على أجهزة الأندرويد على "Google Play Store".
يُرجى البحث عن "KEW Smart" في متجر Google Play.قد يتم فرض رسوم
اتصال منفصلة لتنزيل التطبيق.

دعم إصدار Android 9حتى 16
دقة WVGA (800 × 480) أو أعلى

المواصفات

توصيلات الأسلاك	1P2W، 1P3W، 3P3W، 3P3W3A، 3P4W
القياسات	الجهد، التيار، التردد، الطاقة النشطة
المعلمات	الطاقة الظاهرة، الطاقة التفاعلية، الطاقة النشطة، القدرة الظاهرة، القدرة التفاعلية، معامل القدرة (cos θ)، التيار المحايد
نطاق الجهد [الجذر التربيعي المتوسط]	150.0 / 300.0 / 600.0V
دقة الجهد	±0.2%rdg±0.2%f.s. (موجة جيبية، 45 إلى 65Hz)
النطاق الحالي [الجذر التربيعي المتوسط]	8128/8135 (نوع 50A ): 1.000 / 5.000 / 10.00 / 25.00 / 50.00A / AUTO 8127 (نوع 100A ): 2.000 / 10.00 / 20.00 / 50.00 / 100.0A / AUTO 8126 (نوع 200A ): 4.000 / 20.00 / 40.00 / 100.0 / 200.0A / AUTO 8125 (نوع 500A ): 10.00 / 50.00 / 100.0 / 250.0 / 500.0A / AUTO 8124/8130 (نوع 1000A ) : 20.00 / 100.0 / 200.0 / 500.0 / 1000A / AUTO 8133 (نوع 3000A ): 60.00 / 300.0 / 600.0 / 1500 / 3000A / AUTO
دقة التيار	±0.2%rdg±0.2%f.s. + دقة مستشعر المشبك (موجة جيبية، 45 إلى 65Hz) +1%f.s. في أدنى نطاق
نطاق العرض	من 5 إلى 130% من كل نطاق (الجهد الكهربائي) 1 إلى 130% من كل نطاق (التيار)
عامل القمة	الجهد: 2.5 أو أقل، التيار: 3.0 أو أقل (الحد الأقصى 1.4Vpeak)
دقة الطاقة النشطة	±0.3%rdg±0.2%f.s.+ دقة مستشعر المشبك +1%f.s. عند تحديد أقل نطاقات التيار.
تأثير معامل القدرة	الطاقة النشطة: ±1.0%rdg cos θ=±0.5 (PF=1)
نطاق مقياس التردد	40.0 إلى 70.0Hz
دقة مقياس التردد	±3dgt
الشرط المسبق للدقة	PF=1، موجة جيبية، 45 إلى 65Hz، 23درجة مئوية±5درجة مئوية
عرض فترة التحديث	ثانية واحدة
المعايير المطبقة	IEC 61010-1 CAT III 600V
نطاق درجة حرارة التشغيل ورطوبته	0 إلى +50درجة مئوية، أقل من 85% رطوبة نسبية (بدون تكثيف)
نطاق درجة حرارة التخزين والرطوبة	-20 إلى +60درجة مئوية، أقل من 85% رطوبة نسبية (بدون تكثيف)
مصدر الطاقة (خط AC)	AC100 إلى 240V±10% (45 إلى 65Hz)
مصدر الطاقة (بطارية DC)	LR6 أو Ni-MH (HR-15-51) ×6 (شاحن البطارية غير موجود ضمن مشتملات المنتج)، عمر البطارية حوالي 15h (LR6)
استهلاك الطاقة	10VA (كحد أقصى)
واجهة الاتصال	USB، Bluetooth®5.0
واجهة بطاقة الكمبيوتر	بطاقة SD (2GB)
الأبعاد	‪مم(D)65 × (W)120 × ‪(L)175
الوزن	800g تقريبًا (شاملًا البطاريات)
الملحقات	7141B (مجموعة سلك فحص الجهد) 7148 (كابل USB) 7170(سلك الطاقة [أوروبي]) أو 7240(سلك الطاقة [المملكة المتحدة]) 8326-02 (بطاقة SD [2GB]) 9125 (علبة الحمل) البطارية (LR6)×6، الدليل السريع
الملحقات الاختيارية	8124/8125/8126/8127/8128 (مستشعر مشبك تيار الحمل) 8130/8133^(1)/8135^(2) (مستشعر مشبك مرن) 8312 (محول إمداد الطاقة) 9132 (علبة حمل مغناطيسية)

يُرجى تنزيل "KEW Windows for KEW 6305(البرامج)" من هنا.

*1 يمكن استخدامه مع إصدار البرنامج الثابت V1.10 أو إصدار أحدث لـ KEW 6305.
*2 إصدار البرامج الثابتة من KEW 6305 هو V2.00 أو أحدث، الرقم التسلسلي هو "رقم 8369312" أو أحدث.
يُرجى التحقق هنا لمعرفة أحدث البرامج الثابتة.
*يحدث تأثير التوافق (الضوضاء) في 3P3W3A الطاقة للطاقة يتم تقليله في المنتجات ذات إصدار البرامج الثابتة V5.00 أو أحدث.
