نظرة عامة على المنتج

ملاحظات التطبيق ونصائح مفيدة

مراقبة مستوى العزل من خلال فحص تيار التسرب

اكتشاف تيار تسرب متقطع حيث لا يمكن التنبؤ به في كثير من الأحيان.
التحقق من الفصل غير المرغوب فيه لجهاز التيار المتبقي (RCD/ELCB) بسبب تيار التسرب. التحقق أيضًا مما إذا كان جهاز التيار المتبقي يفصل عند تيار الفصل الذي تمت معايرته له.
التحقق من وجود التوافقيات. استخدم مستشعرات مشبكية 2 (واحد لكل قناة) على نفس الخط واستخدم وظيفة الفلتر في مستشعر مشبك واحد. سيشير الاختلاف في القيم بين 2 من القنوات إلى وجود التوافقيات. وبهذه الطريقة يمكن تتبع التوافقيات المولدة للمصدر.

مراقبة تيار الحمل

تأكيد استقرار الحمل (مثل المحرك) والتشوه الذي يسببه في التيار من خلال الكشف الدقيق عن الحمل الزائد الناتج عن تيار الاندفاع (بدء التشغيل) أو تيار الارتفاع المفاجئ.
التحقق من عدم وجود اختلال في توازن الطور (في نظام الطور 3)
تقييم المفاتيح بشكل مناسب عن طريق قياس تيار الذروة وتيار الاندفاع.
تحليل انخفاض الجهد بسبب تيار بدء التشغيل ومن ثم التعويض وفقًا لذلك.

مراقبة تذبذب الجهد (تحليل جودة الطاقة)

قياس/تسجيل الجهد المرجعي، والارتفاع المفاجيء، والانخفاض، والانقطاع القصير.
تحديد مكان مصدر انخفاض الجهد الناتج عن تشغيل المحركات الكبيرة في الاستعمالات الصناعية.
على سبيل المثال في حالة انخفاض الجهد في جانب الحمل:
1. إذا ظل التيار مستقرًا، فسيكون المصدر عند المنبع بالنسبة للحمل.
2. إذا زاد التيار، فسيكون المصدر هو التيار المتدفق فيما يتعلق بالحمل.
التحقق من تعطل/توقف الماكينة (مثل روبوت اللحام، آلة كهربائية ميكانيكية ثقيلة) بسبب وجود تذبذبات غير طبيعية في الجهد الكهربائي.

مراقبة الطاقة الكهربائية الشاملة لخط الإنتاج في المصانع أو كل طابق في المباني

4 أوضاع تسجيل تجعل القياسات المختلفة ممكنة

وضع التسجيل العادي

لمراقبة حالة خط الكهرباء أو حدوث تسرب متقطع.

يسجل تغير التيار في فترة زمنية معينة (لمراقبة تغير التيار مقابل الوقت.)
يتوفر خيار من 15 فواصل تسجيل: من ثانية واحدة إلى 60 دقيقة
(1,2,5,10,15,20,30 ثانية، 1,2,5,10,15,20,30,60 دقيقة)
يتم تسجيل متوسط القيمة المقاسة في كل فترة تسجيل. يتم تسجيل قيم الحد الأقصى والحد الأدنى وحد الذروة (قيمة الذروة النموذجية المحولة إلى قيمة الجذر التربيعي المتوسط RMS الجيبية) كل 10 قراءة.

وضع تسجيل المشغل

لمراقبة التشغيل غير المنتظم لجهاز التيار المتبقي (ELCB/RCD) والتيار غير المنتظم.

يكتشف قيمة ووقت وتردد التيار عند تجاوز قيمة الإعداد المسبق.
عند تجاوز مستوى الاكتشاف 8 (أي القيمة المحددة مسبقًا)، يتم تسجيل نقاط البيانات (قيم True RMS لمدة تقارب 0.8 ثانية تقريبًا) بالإضافة إلى قيمة الذروة قبل وبعد تجاوز القيمة المحددة مسبقًا.
يمكن اكتشاف تيار الاندفاع أو التيار غير الطبيعي عن طريق أخذ عينات من الإدخالات عند كل 1.6ms.
يومض مصباح البيان LED عندما تتجاوز القيم المقاسة قيمة التيار المضبوطة مسبقًا.

وضع تسجيل الالتقاط

لمراقبة الأشكال الموجية بسهولة.

شاشة الشكل الموجي عبر جهاز كمبيوتر عن طريق أخذ عينات من الإدخالات كل 0.55ms.
عند تجاوز قيمة التيار المضبوطة مسبقًا، يتم تسجيل القيم الفورية لأشكال موجية 200ms (من 10(50Hz) إلى 12 (60Hz) قبل وبعد تجاوز القيمة المضبوطة مسبقًا.
يومض مصباح البيان LED عندما تتجاوز القيم المقاسة قيمة التيار المضبوطة مسبقًا.

وضع تحليل جودة الطاقة

لرصد ومراقبة تقلبات الجهد.

يكتشف الجهد المرجعي والارتفاع المفاجيء والانخفاض والانقطاع القصير. يسجل القيم المكتشفة مع وقت البدء ووقت الانتهاء.
يأخذ عينات من الإدخالات كل 0.55ms ويكتشف تذبذب الجهد كل 10ms.
يومض مصباح البيان “الليد” عندما يتم اكتشاف تذبذبات في الجهد.

سعة كبيرة لتخزين 60,000 نقطة بيانات

يمكن تسجيل 60,000 نقطة بيانات عند استخدام 1ch، وعند استخدام القنوات الثلاث جميعها، يمكن تسجيل 20,000 نقطة بيانات لكل قناة.

الحد الأقصى لعدد البيانات المسجلة

استخدام جميع الـ 3 قنوات	استخدام 2 قناة	استخدام قناة واحدة فقط
20,000 بيانات	30,000 بيانات	60,000 بيانات

الحد الأقصى لمدة التسجيل

الفاصل الزمني للتسجيل	استخدام جميع الـ 3 قنوات	استخدام 2 قناة	استخدام قناة واحدة فقط
ثانية واحدة	5:33:20	8:20:00	16:40:00
2.	11:06:40	16:40:00	يوم واحد　 9:20:00
5 sec.	يوم واحد 3:46:40	يوم واحد17:40:00	3 يومًا 11:20:00
10 sec.	يوم 2　 7:33:20	3 يومًا 11:20:00	6 يومًا 22:40:00
15 sec.	3 أيام 11:20:00	5يومًا　 5:00:00	10 يومًا 10:00:00
20 sec.	4 أيام 15:06:40	6 يومًا 22:40:00	13 يومًا 21:20:00
30 sec.	6 أيام 22:40:00	10 يومًا 10:00:00	20 يومًا 20:00:00
1 min.	13 يومًا 21:20:00	20 يومًا 20:00:00	41 يومًا 16:00:00
2 min	27 يومًا 18:40:00	41 يومًا 16:00:00	83 يومًا　 8:00:00
5 min	69 يومًا 10:40:00	104 يومًا　 4:00:00	208 يومًا　 8:00:00
10 min	138 يومًا 21:20:00	208 يومًا　 8:00:00	416 يومًا 16:00:00
15 min	208 يومًا　 8:00:00	260 يومًا 10:00:00	520 يومًا　 0:00:00
20 min	277 يومًا 18:40:00	416 يومًا 16:00:00	833 يومًا　 8:00:00
30 min	416 يومًا 16:00:00	625 يومًا　 0:00:00	1250يومًا　 0:00:00
60 min	833 يومًا　 8:00:00	1250 يومًا　 8:00:00	2500يومًا　 0:00:00

وقت القياس المستمر :حوالي 10 أيام (البطارية القلوية)
* يعتمد الحد الأقصى لوقت التسجيل على عمر البطارية (حوالي 10 أيام مع البطارية القلوية)
* يُوصى باستخدام محول AC الاختياري للتسجيل لفترات طويلة.

يومض مصباح البيان LED عند تجاوز قيمة التيار المضبوطة مسبقًا.

متوفر لوضع المشغل/وضع تسجيل الالتقاط
يومض مصباح البيان LED الموجود في القناة المتصلة بالمستشعر عند اكتشاف المشغل التالي.
يومض مصباح البيان “الليد” كلما تجاوزت القيم المقاسة مستوى الكشف المضبوط مسبقًا أثناء القياسات.
يتم اكتشاف المشغل عندما تتجاوز القيم المقاسة مستوى الكشف المعين مسبقًا ضمن وضع تسجيل المشغل/وضع تسجيل الالتقاط ووضع تحليل جودة الطاقة.
بالنسبة لقيم الجهد، يتم اكتشاف المشغل عندما يكون أقل من مستوى الاكتشاف.

الاستدعاء: تأكيد البيانات المسجلة

يمكن عرض ما يلي: عدد نقاط البيانات المسجلة، وقيمة (الحد الأقصى + الحد الأدنى + الذروة) لكل قناة مكتملة بمعلومات الوقت/التاريخ في وضع التسجيل العادي. (يمكن عرض القيم المكتشفة (أي عندما تكون القيم خارج الحدود المحددة مسبقًا) في أوضاع التسجيل الأخرى)
الاسترجاع: يمكن استرجاع آخر 10 نقاط بيانات مسجلة بما في ذلك الوقت/التاريخ على شاشة المسجل.

تحديد وضع الاستخدام لمرة واحدة أو الوضع بلا حدود

تشغيل لمرة واحدة:
سيتوقف التسجيل عند نفاد الذاكرة.
إيقاف تشغيل لمرة واحدة:
استبدال البيانات القديمة، وتخزين أحدث البيانات.

مؤشر طاقة البطارية

يشير إلى جهد البطارية في 4 مستويات.
(من الممكن استخدام المسجل لمدة 24 ساعة أخرى تقريبًا حتى بعد وميض رمز التحذير.)
سيتم الاحتفاظ بالبيانات المسجلة حتى في حالة استنفاد شحن البطاريات أو استبدالها بسبب وجود ذاكرة غير متطايرة (الضمان لمدة 10 سنوات)

تحليل البيانات المسجلة ومعالجتها باستخدام جهاز كمبيوتر

سهولة الإعداد باستخدام جهاز كمبيوتر

يتوفر برنامج "KEW LOG Soft2" حاسوبي سهل الاستخدام.
يمكن تنزيل البيانات المسجلة على جهاز كمبيوتر من خلال كابل USB.
من خلال البرنامج، يمكن تعيين المعلمات التالية: الوقت/التاريخ، والفواصل الزمنية للتسجيل، وبدء التسجيل، وطرق التسجيل، واسم موقع المراقبة والتعليقات.
سيتم التعرف تلقائيًا على نوع المستشعر المتصل بالمسجل.
ما عليك سوى النقر فوق مربعات الحوار المناسبة للإعداد إذا لم يكن من الضروري إدخال أي تعليقات.
من خلال استخدام موزع USB متاح تجاريًا، يمكن توصيل عدة أجهزة تسجيل بجهاز كمبيوتر وضبط الوقت المتزامن.

يمكن معالجة البيانات الكبيرة بسهولة

يمكن أيضًا تحويل البيانات المسجلة إلى ملفات CSV، ويمكن معالجتها في Excel.

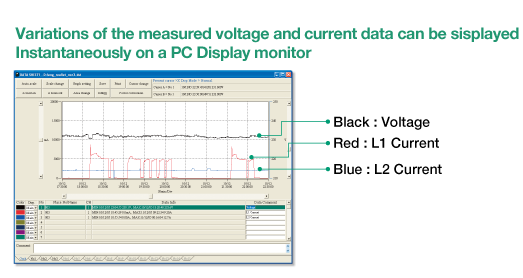

شاشة رسومية

تكامل مبسط للطاقة

يوفر البرنامج الحاسوبي "KEW LOG Soft 2” provides عملية سهلة لحساب استهلاك الطاقة المتكامل.
(تتوفر وظيفة تكامل الطاقة المبسطة للبيانات المسجلة في وضع التسجيل العادي، وذلك من خلال سلكين Single-phase 3-wire أحاديي الطور، و3 أسلاك ثلاثية الطورThreephase 4-wire)
*

المواصفات

■وضع التسجيل العادي (AC 50/60Hz، موجة جيبية، إدخال: 10% أو أكثر من النطاق عند CH1)

النطاق	دقة الجذر التربيعي المتوسط (RMS)
100.0mA	±2.0%rdg±0.9%f.s.+ دقة المستشعر
نطاقات أخرى	±1.5%rdg±0.7%f.s.+ دقة المستشعر
عامل القمة	2.5 أو أقل: دقة الجذر التربيعي المتوسط (RMS) (جيبية) + 2%rdg + 1%f.s.

*قيم الحد الأقصى والأدنى والذروة اللحظية في وضع التسجيل العادي هي قيم مرجعية فقط: والدقة الخاصة
بها غير مضمونة.

■وضع تسجيل المشغل (موجة جيبية 50/60Hz لتيار AC )

النطاق	الدقة
100.0mA	±3.5%rdg±2.2%f.s.+ دقة المستشعر
نطاقات أخرى	±3.0%rdg±2.0%f.s.+ دقة المستشعر

■وضع تسجيل الالتقاط

النطاق	الدقة
100.0mA	±3.0%rdg±1.7%f.s.+ دقة المستشعر
نطاقات أخرى	±2.5%rdg±1.5%f.s.+ دقة المستشعر

وضع التسجيل	تحليل جودة الطاقة العادية، والمشغل، والالتقاط
نظام التشغيل	التقريب المتتابع (أخذ عينات متزامنة فردية من CH1)
الحد الأقصى لجهد العمل الخاضع للمعايرة	AC 9.9Vrms، قيمة الذروة 14V
عدد قنوات الإدخال	3ch
طريقة القياس	True RMS
الفاصل الزمني لقياس الجذر التربيعي المتوسط (RMS)	100ms تقريبًا
الفاصل الزمني لأخذ العينات	الوضع العادي/وضع المشغل : حوالي 1.65ms/قناة وضع الالتقاط : حوالي 0.55ms (الشكل الموجي: عند كل 1.1ms)
نطاق التيار	8146 (نوع 30A): 100.0/1000mA/10.00/30.0A 8147 (نوع 70A): 100.0/1000mA/10.00/70.0A 8148 (نوع 100A): 100.0/1000mA/10.00/100.0A 8121 (نوع 100A): 10.00/100.0A 8122 (نوع 500A): 50.00/500.0A 8123 (نوع 1000A): 100.0/1000A 8128/8135 (نوع 5A): 5.000A/(50.00A) 8127 (نوع 100A): 10.00A/100.0A 8126 (نوع 200A): 20.00A/200.0A 8125 (نوع 500A): 50.00A/500.0A 8124 (نوع 1000A): 100.0A/1000A 8130 (نوع 1000A): 100.0/1000A
تحذير من انخفاض مستوى البطارية	شاشة علامة البطارية (في 4 مستويات)
مؤشر تجاوز النطاق	يتم عرض علامة "OL" عند تجاوز نطاق القياس
إيقاف التشغيل تلقائيًا	يتم إيقاف تشغيل الجهاز تلقائيًا إذا لم يتم تشغيل أي مفتاح لمدة حوالي 3 دقيقة تقريبًا (هذه الوظيفة لا تعمل أثناء التسجيل.)
وقت القياس المحتمل	حوالي 10 أيام (عند استخدام بطاريات LR6 قلوية)
المعايير المطبقة	IEC 61010-1:2001 CAT III 300V درجة التلوث2، IEC 61326 (EMC)
الأبعاد	‪مم(D)42 × (W)60 × ‪(L)111
الوزن	265g تقريبًا
الملحقات	7148 (كابل USB) 9118 (علبة الحمل) LR6×4pcs دليل التعليمات الدليل السريع ورقة إشعار USB
الملحقات الاختيارية	8146/8147/8148 (مستشعر مشبك تيار التسرب والحمولة) 8121/8122/8123 (مستشعر مشبك تيار الحمل) 8124/8125^(1)/8126^(2)/8127^(3)/8128 (مستشعر مشبك تيار الحمل) 8130^(4)/8135 (مستشعر المشبك المرن) 7185 (كابل التمديد للمستشعر) 8309 (مستشعر الجهد) 8320 (محول AC) 9135 (حقيبة حمل)

يُرجى تنزيل "KEW LOG Soft2(البرنامج)" من هنا.

*1 إلى 4: يمكن استخدامه بعد الأرقام التسلسلية التالية.
　*1:8125 رقم.02637
*2:8126 رقم.00151
*3:8127 رقم.00181
*4:5010 رقم.8029792
