جهاز اختبار مشبك التأريض

MODEL 4200

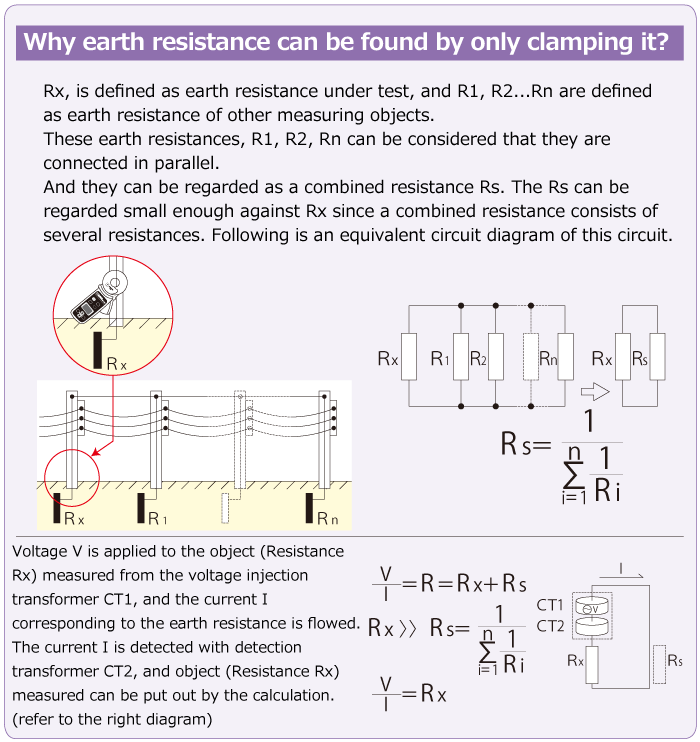

مقاومة التأريض يمكن قياسها من 0.05 إلى 1500Ω دون استخدام مسامير التأريض المساعدة في الأنظمة متعددة التأريض

مقاومة التأريض يمكن قياسها من 0.05 إلى 1500Ω دون استخدام مسامير التأريض المساعدة في الأنظمة متعددة التأريض
توفر قراءات تسرب True RMS أو تيار الطور من 0.1mA إلى 30.0A معلومات إضافية حيوية في شبكات التأريض
توفر وظيفة الفلتر مناعة متزايدة ضد الضوضاء الكهربائية وتظهر علامة الضوضاء في البيئات الصاخبة العالية للغاية
وظيفة الذاكرة تحفظ بيانات تصل إلى 100

ملاحظة: لا يمكن قياس تأريض واحد. (لنظام التأريض المتعدد فقط)

عرض 3D

نظرة عامة على المنتج

المواصفات

مقاومة التأريض (تحديد النطاق تلقائيًا)	20.00/200.0/1500Ω ±1.5%±0.05Ω (0.00 إلى 20.99Ω)^*1 ±2%±0.5Ω (16.0 إلى 99.9Ω) ±3%±2Ω (100.0 إلى 209.9Ω) ±5%±5Ω (160 إلى 399Ω) ±10%±10Ω (400 إلى 599Ω) يتم عرض القيم، ولكن الدقة غير مضمونة (من 600 إلى 1580Ω)
AC (50/60Hz) (تحديد النطاق تلقائيًا)	100.0/1000mA/10.00/30.0A ±2%±0.7mA (0.0 إلى 104.9mA) ±2%(80mA إلى 31.5A)
مؤشر التشغيل	وظيفة مقاومة التأريض: ضخ الجهد الثابت اكتشاف التيار (التردد: حوالي 2400Hz) التكامل المزدوج وظيفة AC : تقريب متتابع
مؤشر تجاوز النطاق	يتم عرض "OL" عندما يتجاوز الإدخال الحد الأعلى لنطاق القياس
وقت الاستجابة	7 ثوانٍ تقريبًا (مقاومة التأريض) 2 ثوانٍ تقريبًا (AC)
معدل أخذ العينات	حوالي مرة واحدة في الثانية
استهلاك التيار	حوالي 50mA (بحد أقصى 100mA)
وقت القياس	حوالي 12 ساعات (عند استخدام R6) حوالي 24 ساعات (عند استخدام LR6)
إيقاف التشغيل تلقائيًا	لإيقاف التشغيل بعد 10 دقائق تقريبًا من آخر تشغيل للزر.
حجم الموصل	Ø32ملم تقريبًا
المعايير المطبقة	IEC 61010-1 CAT IV 300V درجة التلوث2 IEC 61010-2-032، IEC 61326 (EMC)
مصدر الطاقة	LR6/R6 (AA)(1.5V) × 4
الأبعاد	‪مم(D)54 × (W)120 × ‪(L)246
الوزن	780g تقريبًا (شاملًا البطاريات)

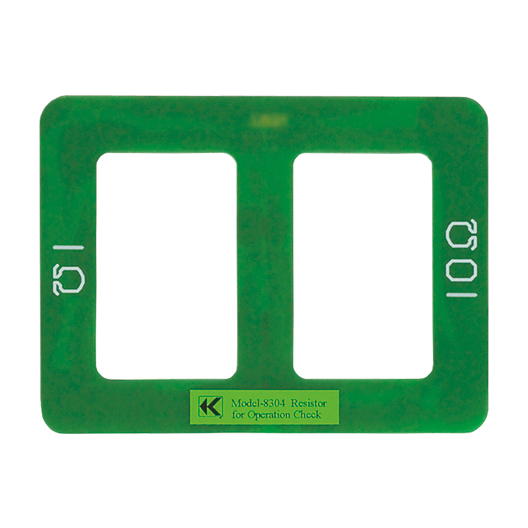

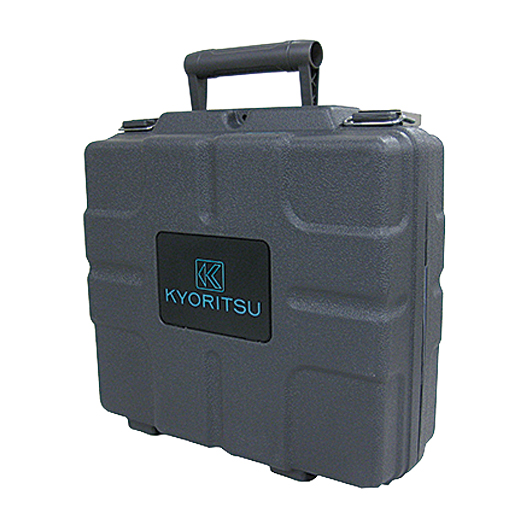

الملحقات	8304 (مقاوم لفحص التشغيل) 9166 (علبة حمل[صلبة]) R6 x 4، دليل التعليمات

* عامل القمة 22.5 (50/60Hz، يجب ألا تتجاوز قيمة الذروة 60A)
* يتم تصحيح1 4 أعداد أو أقل إلى 0.
