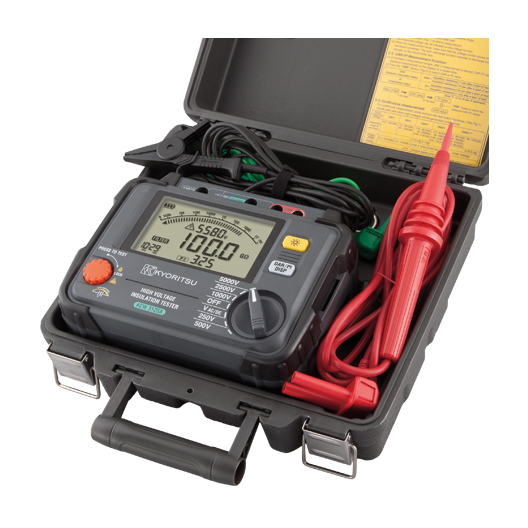

جهاز اختبار العزل للجهد العالي
المنتجات البديلة
مقاومة عزل تصل إلى 1TΩ
- مقاومة عزل تصل إلى 1TΩ
- تيار دائرة القصر يصل إلى 1.5mA
- فولطية اختبار واسعة النطاق من 250V إلى 5000V
- تشخيص وظيفة PI ومعدل امتصاص العازل الكهربائي DAR
- مشبك توصيل مصمم حديثًا
- يأتي مع علبة صلبة قوية
- تقلل وظيفة الفلتر من تداخل الضوضاء للحصول على قياس مستقر
- شاشة عرض كبيرة مع إشارة رسم بياني شريطي وإضاءة خلفية
- تحذير الجهد الكهربائي المباشر
- معيار السلامة IEC 61010-1 CAT IV 300V / CAT III 600V
المواصفات
مقاومة العزل |
|||||
|---|---|---|---|---|---|
| جهد الاختبار | 250V | 500V | 1000V | 2500V | 5000V |
| نطاق القياس | 0.0 - 100.0MΩ | 0.0 - 99.9MΩ 80 - 1000MΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 2.00GΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 100.0GΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 99.9GΩ 80 - 1000GΩ |
| الدقة | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt ±20%rdg (100GΩ أو أكثر) |
| تيار دائرة القصر | 1.5mA |
||||
| تيار الاختبار المقدر | 0.7 - 0.9mA عند حمل 0.25MΩ | 0.8 - 1mA عند حمل 0.5MΩ | 1 - 1.2mA عند حمل 1MΩ | 1 - 1.2mA عند حمل 2.5MΩ | 1mA - 1.2mA عند حمل 5MΩ |
| تيار الدائرة المفتوحة | 250V +10%،-10% |
500V +20%،-10% |
1000V +20%،-0% |
2500V +20%،-0% |
5000V +20%،-0% |
قياس الجهد |
|||||
| نطاق القياس | التيار المتردد: 30 - 600V (50/60Hz) التيار المستمر: ±30 - ±600V |
||||
| الدقة | ±2%rdg±3dgt |
||||
| عام |
|||||
| المعايير المطبقة | IEC 61010-1، 61010-2-030 CAT IV 300V / CAT III 600V درجة التلوث 2 IEC 61010-031، IEC 61326-1، 2-2 |
||||
| مصدر الطاقة | DC12V : LR14/R14 × 8pcs |
||||
| الأبعاد | مم(D)100 × (W)226 × (L)177
مم (علبة الحمل [صلبة])(D)125 × (W)315 × (L)300 |
||||
| الوزن | 1.9kg تقريبًا (بما في ذلك البطاريات) 4kg تقريبًا (بما في ذلك الملحقات) |
||||
| الملحقات | 7165A (مجس الخط) 7264 (سلك التأريض) 7265 (سلك الحماية) 8019 (منتج من النوع الخطافي) 9181 (علبة الحمل [صلبة]) LR14 (البطارية القلوية مقاس C) × 8 دليل التعليمات |
||||
| الملحقات الاختيارية | 7168A (مجس خط مزود بمشبك توصيل) 7253 (مجس خط أطول مزود بمشبك توصيل) 8302 (محول من أجل المسجل) |
||||
