مسجّل Ior

KEW 5050

مسجل Ior جديد!

يوفر قياسات متزامنة ويسجل البيانات فيما يصل إلى 4 قنوات
يدعم العديد من نظام توصيل الأسلاك
(سلك 2 و3 أحادي الطور، وثلاثي الطور 3 و4 سلك*) *باستثناء Ior لسلك 3 الطور 4
أسرع سرعة في فئتها عالميًا بفاصل زمني يبلغ 200ms لقياس تيار التسرب
يوفر كلاً من قياسات التسرب / تيار الحمل التقليدية
شاشة رسومية كبيرة ومغناطيس على الغلاف الخلفي لتثبيته على حاوية معدنية

عرض 3D

المواصفات

Ior
تكوين الأسلاك		1P2W، 1P3W، 3P3W، 3P4W
القياسات والمعلمات		Ior: تيار التسرب (Trms) مع مكونات المقاومة فقط Io: تيار التسرب (Trms) مع موجة أساسية 50/60Hz فقط Iom: تيار التسرب (Trms) بما في ذلك المكونات التوافقية V : الجهد المرجعي (Trms) مع الموجة الأساسية 50/60Hz فقط Vm: الجهد المرجعي (Trms) بما في ذلك المكونات التوافقية R: مقاومة العزل، التردد (هرتز)، زاوية الطور (θ)
وظائف أخرى		الخرج الرقمي، شاشة الطباعة، الإضاءة الخلفية، الاحتفاظ بالبيانات
الفاصل الزمني للتسجيل		200/400ms/1/5/15/30s/1/5/15/30m/1/2hours
	النطاق	10.000/100.00/1000.0mA/10.000A/AUTO
	الدقة	بالنسبة للجهود المرجعية للموجات الجيبية من 40 إلى 70Hz و90V Trms أو أعلى، ±0.2%rdg±0.2%f.s. +دقة سعة مستشعر المشبك + خطأ لدقة الطور* (خطأ في الطور) * أضف ±2.0%rdg إلى قيمة Io المقاسة عند استخدام مستشعر مشبك التسرب Ior. (θ: ضمن دقة فرق الجهد المرجعي/طور التيار ±1.0°)
	الإدخال المسموح به	من 1% إلى 110% (درجة الحرارة) من كل نطاق، و200% (ذروة) من النطاق
	نطاق العرض	0.15% إلى 130% (اعرض “0” بأقل من 0.15%، "OL" إذا تم تجاوز النطاق)
Io *النطاق والإدخال المسموح به ونطاق العرض هو نفسه Ior .
	الدقة	±0.2%rdg±0.2%f.s.+ دقة سعة مستشعر المشبك
Iom *النطاق والإدخال المسموح به ونطاق العرض هو نفسه Ior .
	الدقة	±0.2%rdg±0.2%f.s.+ دقة سعة مستشعر المشبك
	طريقة القياس	سرعة أخذ العينات 40.96ksps لكل ثانية (كل 24.4μs)، بدون فجوة، احتساب قيم Trms كل 200ms.
الجهد
	النطاق	1000.0V
	الدقة	±0.2%rdg±0.2%f.s. * للأشكال الموجية للموجة الجيبية من 40 إلى 70Hz
	الإدخال المسموح به	10 إلى 1000V من الحد الأقصى للجهد، و2000V من الذروة
	نطاق العرض	0.9 إلى 1100.0V Trms (عرض “0” لأقل من 0.9V، "OL" إذا تم تجاوز النطاق)
زاوية الطور (θ)
	نطاق العرض	0.0 إلى ±180.0° (بخصوص طور الجهد المرجعي بـ 0.0°)
	الدقة	في نطاق ±0.5° للمدخلات بنسبة 10% أو أعلى من نطاق تيار التسرب، الموجة الجيبية 40 إلى 70Hz، الجهد المرجعي 90V Trms أو أعلى. في نطاق ±1.0° عند استخدام مستشعر مشبك التسرب Ior، و في نطاق ±0.5°+ من دقة مستشعر المشبك عند استخدام مستشعر المشبك للأغراض العامة.
نطاق مقياس التردد		40 إلى 70Hz
الإمداد الخارجي		AC100 إلى 240V (50/60Hz) 7.5VA كحد أقصى
مصدر الطاقة		LR6(AA)(1.5V) × 6 (عمر البطارية حوالي 11h)
فترة العرض/التحديث		160 × 160dots، شاشة FSTN أحادية اللون / 500ms
واجهة بطاقة الكمبيوتر		بطاقة SD (2GB) *ملحق قياسي
واجهة الاتصال		USB
نطاق درجة الحرارة والرطوبة		23±5درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف)
نطاق درجة حرارة ورطوبة التشغيل		-10 إلى 50درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف)
نطاق درجة حرارة ورطوبة التخزين		-20 إلى 60درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف)
المعايير المطبقة		IEC 61010-1 CAT IV 300V / CAT III 600V درجة التلوث 2 IEC 61010-2-030، IEC 61010-031، IEC 61326
الأبعاد		‪مم(D)57 × (W)115 × ‪(L)165
الوزن		680g تقريبًا (شاملًا البطاريات)

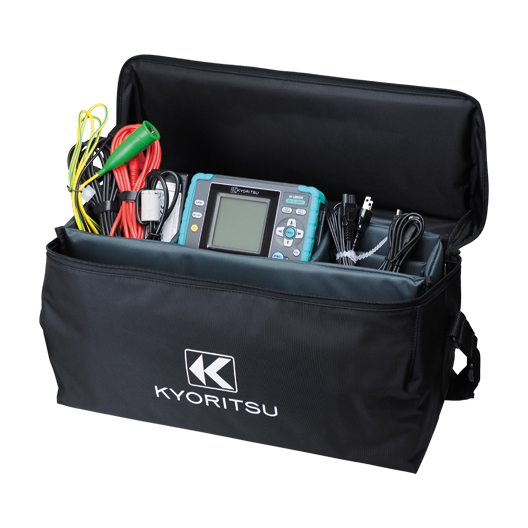

الملحقات		7273 (سلك فحص الجهد) 8262 (محول AC) 7278 (كابل التأريض) 7219 (كابل USB) 8326-02 (بطاقة SD [2GB]) 9125 (علبة الحمل) دليل التعليمات، علامة تمييز الكابلات، LR6(AA) × 6

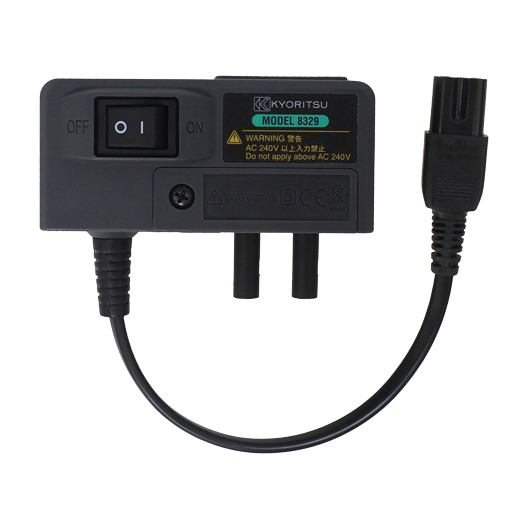

الملحقات الاختيارية		8177/8178 (مستشعر مشبك تيار التسرب Ior) 8329 (محول إمداد الطاقة) 8121/8122/8123/8124/8125/8126/8127/8128 (مستشعر مشبك تيار الحمل)* 8130/8133 (مستشعر المشبك المرن)* 8146/8147/8148 (مستشعرات مشبك تيار التسرب والتحميل)*

يُرجى تنزيل "KEW Windows for KEW 5050(البرامج)" من هنا.

يعرض قيم مقاومة العزل (R) المحددة بالصيغة التالية.
V: الجهد المرجعي/ Ior: تيار التسرب القيمة
المعروضة ما هي إلا قيمة مرجعية حيث أن طريقة القياس تختلف عن أجهزة اختبار مقاومة العزل وقد لا تكون متسقة مع بعضها البعض.
* يتعذر استخدامه في قياس Ior.
