جهاز القياس المشبكي للطاقة

KEW 2060BT

فك كبير للغاية على شكل قطرة دمعية:
حل مثالي لقضيب التوصيل والتيارات الكبيرة!

تيار يصل إلى 1000A متوسط الجذر التربيعي
جهد يصل إلى 1000V متوسط الجذر التربيعي
التوافقيات تصل حتى 30
KEW 2060BT له شكل فك خاص مصمم حديثًا للاستخدام في قضيب التوصيل كبير يمكن أن مشبك الفك الكبير للغاية ذو شكل قطرة الدموع قضيب التوصيل كبير بأمان
(حجم الموصل 75ملم، قضيب التوصيل 80ملم × 30ملم)

عرض 3D

فيديو

نظرة عامة على المنتج

1. وظائف قياس متنوعة

يمكن قياس التيار والجهد والطاقة والتوافقيات وكشف الطور.
True RMS: يشير إلى قيمة صحيحة عند الشكل الموجي المشوه.
تتوفر وظائف PEAK (الذروة)، MAX (القيمة القصوى)، MIN (القيمة الدنيا)، وAVG (المتوسط).
من السهل التحقق من التغير المؤقت في مصدر الطاقة.
يمكن لشاشة LCD عرض قيم الجهد والتردد أو معامل القدرة والطاقة في نفس الوقت.

2.قياس الطاقة

يمكن قياس الطاقة على أي نظام توصيل أسلاك.

يستطيع KEW 2060BTإجراء قياسات أحادية الطور بسلكين / أحادية الطور بثلاثة أسلاك، بالإضافة إلى قياسات متوازنة وغير متوازنة للطور الثلاثي بثلاثة أسلاك 3-Wire / الطور الثلاثي 4 يمكن للشاشة المزدوجة عرض العديد من المعلمات في نفس الوقت مثل W & PF وW & deg وW & VA وW & Var وV & A وغيرها.

يمكن قياس العديد من المعلمات مثل الطاقة النشطة/الطاقة التفاعلية/الطاقة الظاهرة، ومعامل القدرة، واختلافات الأطوار (1P2W فقط) المطلوبة لقياس القدرة.

يمكن قياس إجمالي الطاقة ثلاثية الأطوار بخطوات بسيطة.

يمكن الحصول على قيمة الجانب الأساسي من خلال ضبط نسبة محول التيار وVT وقياس الجانب الثانوي من التحويل.

3. القياس التوافقي

يمكن قياس توافقيات الجهد والتيار، التي تسبب
العديد من الأعطال في المجال.من الممكن قياس وإظهار كل توافقيات الجهد والتيار حتى 30 درجة.
يوجد عامل تشوه التوافقيات الإجمالي في نوعين من THD-R وTHD-F. يمكن عرض كل درجة من التوافقيات على شاشة LCD الخاصة بجهاز الاختبار. يمكن عرض كل من قيمة التيار (أو قيمة الجهد) ونسبة المحتوى على نفس الشاشة.

4. الكشف المرحلي

5．الاتصال

يدعم التطبيق المخصص "KEW Power*" كلاً من نظامي التشغيل ™Android وiOS.
يمكن التحقق من شاشة LCD في الأجهزة الذكية.
يمكن تخزين القيم والرسوم البيانية التي تم قياسها بضغطة زر.
يمكن عرض الجهد والتيار في شاشة الشكل الموجي. يمكن العثور على وجود التوافقيات بسهولة.
يمكن ضبط حدود القيم المقاسة في التطبيق، كما يمكن تحديد حالة الاجتياز (PASS) أو الفشل (FAIL).

تطبيق مراقبة بيانات القياس "KEW Power＊"

وهو متاح مجانًا في متجر Google Play Store ومتجر App Store.
يُرجى البحث عن "KEW Power"
قد يتم فرض رسوم اتصال بشكل منفصل لتنزيل التطبيق.

دعم ™Android الإصدار 8 إلى 15
دعم iOS 10.0 أو إصدار أحدث

المواصفات

قياس الجهد الكهربائي لتيار AC
توصيلات الأسلاك		1P2W، 1P3W، 3P3W، 3P4W
القياسات والمعلمات		الجهد، التيار، التردد، الطاقة النشطة، الطاقة التفاعلية، الطاقة الظاهرة، معامل القدرة (cosθ)، زاوية الطور، التوافقيات (THD-R/THD-F)، دوران الطور

	النطاق	1000V
	الدقة	±0.7%rdg±3dgt (40.0 إلى 70.0Hz) ±0.3%rdg±5dgt (70.1Hz إلى 1KHz)
	عامل القمة	1.7 أو أقل
ACA

	النطاق	40.00/400.0/1000A (3 نطاق تلقائي)
	الدقة	±1.0％rdg±3dgt (40.0 إلى 70.0Hz) ±2.0％rdg±5dgt (70.1Hz إلى 1kHz)
	عامل القمة	3 أو أقل في نطاق 40.00A/400.0A، 3 أو أقل في ذروة 1500A في نطاق 1000A
التردد

	نطاق العرض	40.0 إلى 999.9Hz
	الدقة	±0.3％rdg±3dgt
الطاقة النشطة

	النطاق	40.00/400.0/1000kW
	الدقة	±1.7%rdg±5dgt (PF1، موجة جيبية، 45 إلى 65Hz)
الطاقة الظاهرة

	النطاق	40.00/400.0/1000kVA
	الدقة	±1dgt استنادًا إلى كل قيمة محسوبة المجموع: إضافة أخطاء كل قناة، 3P3W: ±2dgt، 3P4W:±3dgt
الطاقة التفاعلية

	النطاق	40.00/400.0/1000kVar
	الدقة	±1dgt استنادًا إلى كل قيمة محسوبة المجموع: إضافة أخطاء كل قناة، 3P3W: ±2dgt، 3P4W:±3dgt
معامل القدرة

	نطاق العرض	-1.000 إلى 0.000 إلى +1.000
	الدقة	±1dgt استنادًا إلى كل قيمة محسوبة المجموع: إضافة أخطاء كل قناة، 3P3W: ±2dgt، 3P4W:±3dgt
زاوية الطور (1P2W فقط)

	نطاق العرض	-180.0 إلى 0.0 إلى +179.9
	الدقة	في نطاق ±3.0°
الجذر التربيعي المتوسط (RMS) للتوافقيات (معدل المحتوى)

	ترتيب التحليل	الترتيب من الأول إلى الثلاثين
	الدقة	±5.0％rdg ± 10dgt (1 إلى 10) ±10％rdg ± 10dgt (11إلى 20th) ±20％rdg ± 10dgt (21 إلى 30)
إجمالي التوافقيات THD-R/THD-F

	نطاق العرض	0.0% إلى 100.0%
	الدقة	±1dgt استنادًا إلى النتائج المحسوبة لكل قيمة مقاسة
دوران الطور		قياس الجهد الكهربائي لتيار AC 80 إلى 1100V (45 إلى 65Hz)
وظائف أخرى		MAX/MIN/AVG/PEAK، الاحتفاظ بالبيانات،Bluetooth^®، الإضاءة الخلفية، إيقاف التشغيل التلقائي
عام

	واجهة الاتصال	Bluetooth^® 5.0
	مصدر الطاقة	LR6 (AA) (1.5V) ×2
	وقت القياس المستمر	58 ساعة تقريبًا
	حجم الموصل	بحد أقصى 775 ملم (قضيب توصيل يبلغ 80ملم × 30ملم)
	الأبعاد/الوزن	‪ 590g تقريبًا ‪مم/ (شاملًا البطاريات)(D)50 × (W)143 × ‪(L)283
	المعايير المطبقة	IEC 61010-1، IEC 61010-2-032، IEC 61326-1,2-2 الفئة ب CAT IV 600V / CAT III 1000V درجة التلوث 2

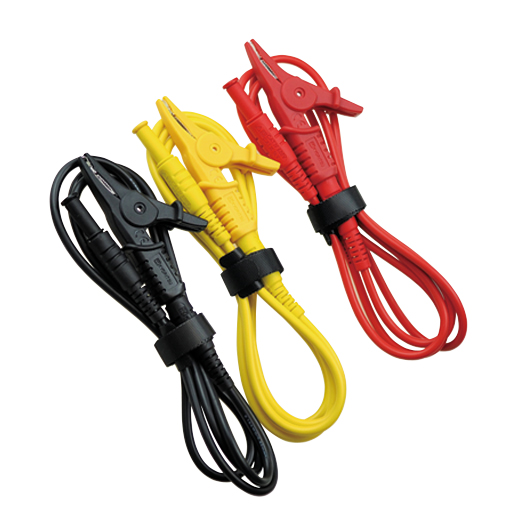

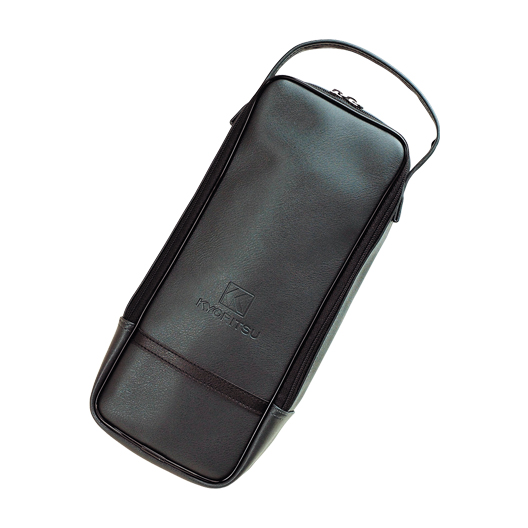

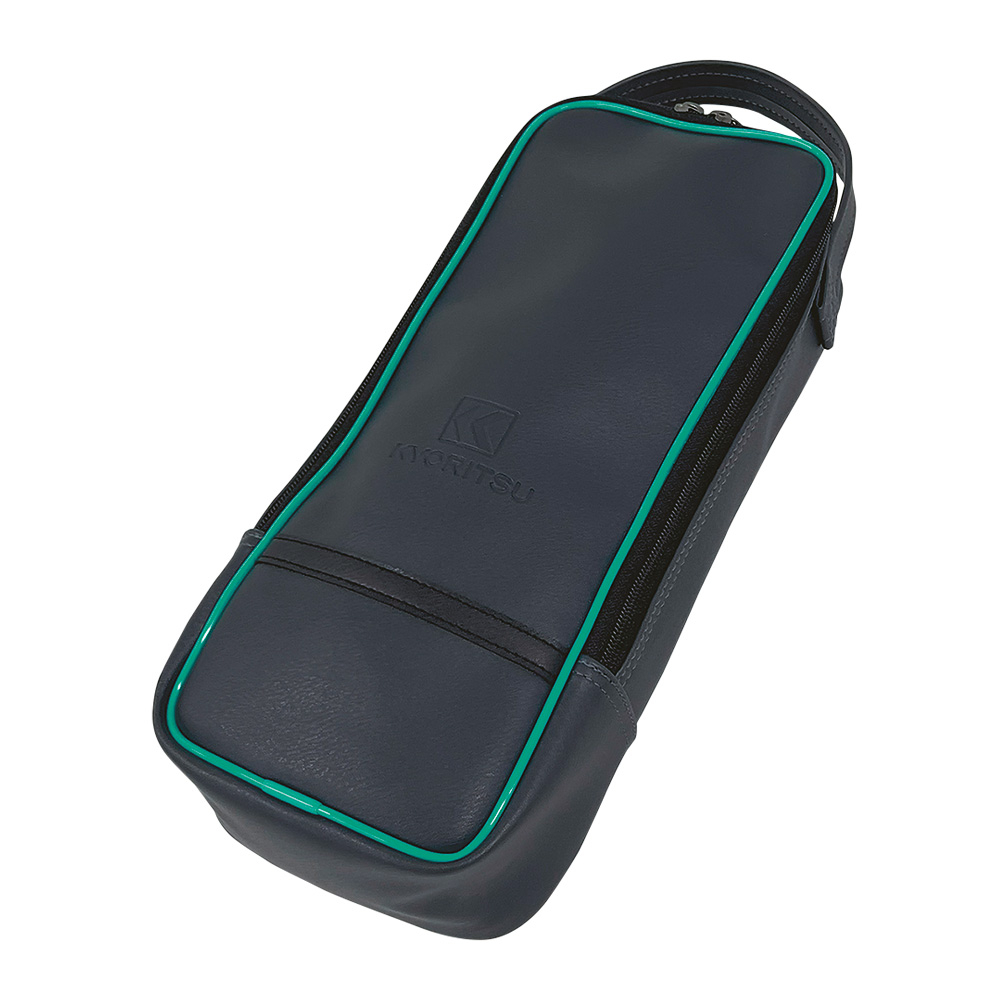

	الملحقات	7290 (أسلاك الاختبار) 9198 (علبة الحمل) LR6(AA)×2، دليل التعليمات

* تنظم بعض الدول الامتثال لقانون اللاسلكي الساري لديها فيما يتعلق بالمنتجات المزودة بتقنية Bluetooth^Ⓡ.
　يُرجى تأكيد ذلك مع الموزع الخاص بك قبل شراء منتجاتنا المجهزة بـ Bluetooth^®.
