جهاز اختبار التأريض
طراز العلبة الصلبة
- مقاومة التأريض ثلاثية وثنائية الأقطاب
- يسمح أحدث تصميم للدائرة للجهاز بالعمل بأقل قدر من التأثير الناتج عن جهد التأريض ومقاومة التأريض للمسامير الأرضية المساعدة
- مقاومة للغبار وقطرات السوائل (مصممة وفقًا للمعيار IEC 60529 IP54)
- يمكن قراءة قيمة مقاومة التأريض مباشرة من المقياس
- مصممة لتلبية معيار السلامة IEC 61010-1
- قادرة على قياس جهد التأريض
- صغيرة وخفيفة الوزن. مادة علبة جديدة مقاومة للصدمات
- يسمح تيار القياس 2mA باختبارات مقاومة التأريض دون فصل قاطع تيار تسرب التأريض في الدائرة قيد الاختبار
- يمكن فحص توصيل سلك التوصيل بالأطراف C وP والطرف مقاومة التأريض المساعدة المناسب بواسطة مصباح "OK"
يكون توصيل سلك التوصيل بالأطراف C وE جيدًا عند إضاءة مصباح "OK"
علبة صلبة
*يُرجى التحقق هنا لطراز علبة الناعمة.
عرض 3D
نظرة عامة على المنتج
خيارات مفيدة للقياس
محول لتمكين استخدام أسلاك الاختبار الأخرى. (MODEL 8259)
المواصفات
| قياسمقاومة التأريض |
x1Ω | 10Ω | 100Ω | |
|---|---|---|---|---|
| نطاق القياس | 0 إلى 12 أوم | 0 إلى 120 أوم | 0 إلى 1200 أوم | |
| الدقة | ±3% من المقياس الكامل | |||
| قياس جهد التأريض | ||||
| نطاق القياس | 0 إلى 30V تيار متردد (50/60Hz) | |||
| الدقة | ±3% من المقياس الكامل | |||
| حماية من زيادة الحمولة | مقاومة التأريض: 276V AC/DC (10 ثوانٍ) جهد التأريض: 276V AC/DC (10 ثوانٍ) |
|||
| المعايير المطبقة | IEC 61010-1 CAT III 300V درجة التلوث 2، IEC 61010-2-030، IEC 61557-1,5، IEC 60529 (IP54) |
|||
| مصدر الطاقة | R6 (AA) (1.5V) × 6 | |||
| الأبعاد | مم (بما في ذلك غطاء العلبة)(D)70 × (W)158 ×(L)105 | |||
| الوزن | 600g تقريبًا (بما في ذلك البطاريات وغطاء العلبة) | |||

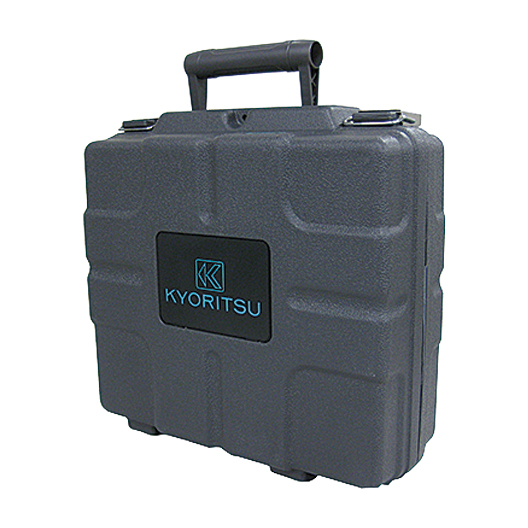

| الملحقات | 7095A (أسلاك اختبار مقاومة التأريض (أحمر 20m، أصفر 10m، أخضر 5m/1 مجموعة)) 7127B (مسبار قياس مبسط) 8032 (مسامير التأريض المساعدة[2 مسامير/1 مجموعة]) 9121 (حزام الكتف) 9164 (علبة الحمل [صلبة]) R6(AA) × 6، دليل التعليمات |
|||
| الملحقات الاختيارية | 7245A (مجموعة أسلاك قياس دقيقة) 8259 (محول لطرف القياس) 9084 (علبة الحمل) |
|||
