جهاز اختبار المقبس الذكي

KEW 4506

جهاز اختبار المقبس المثالي الذي يكتشف الوصلة العكسية من المحايد إلى الأرضي N-E التي
يصعب اكتشافها!

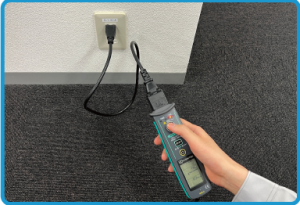

سهولة القياس بمجرد التوصيل بمنفذ القابس والضغط على زر الاختبار
في غضون ثانية واحدة فقط، يمكنك التحقق من الجهد والأسلاك الصحيحة وقطبية الخط والمحايد والتأريض لمنفذ المقبس
يمكن استخدام KEW 4506 على نظام TT الأرضي، وأيضًا على TN-S عن طريق الاستخدام المشترك مع KEW 8343 (انظر مبدأ القياس)
طريقة قياس فريدة مع تيار اختبار منخفض لتجنب فصل أجهزة التيار المتبقي

عرض 3D

فيديو

نظرة عامة على المنتج

لماذا تُعد الوصلة العكسية من المحايد إلى الأرضي مشكلة؟

إذا تم استخدام منفذ مقبس دون إدراك وجود عكس في الوصلة العكسية من المحايد إلى الأرضي، فسيتم فصل التيار في جهاز التيار المتبقي في المصدر الرئيسي، مما يؤدي إلى انقطاع التيار الكهربائي.
ولكن إذا لم تكن الدائرة محمية بواسطة جهاز التيار المتبقي، فقد يدفق تيار حمولة كبير عبر موصل التأريض، مما قد يتسبب في صدمة كهربائية وخطر نشوب حريق.

الحكم بواسطة الملتيميتر

عند القياس باستخدام الملتيميتر، حتى إذا كان N وE متصلين بشكل عكسي، سيكون الجهد هو نفسه عند توصيلهما بشكل صحيح، ولن يتم العثور على الأسلاك الخاطئة.

يمكن
لجهاز اختبار المقبس الذكي الخاص بنا،
KEW 4506، حل هذه المشكلات!

مبدأ القياس

في حالة نظام TT

إذا كان نظام التأريض هو نظام TT وكانت الدائرة محمية بجهاز التيار المتبقي بتيار تمت معايرته عند 30mA أو أكثر، فيمكن اكتشاف
الوصلة العكسية من المحايد إلى الأرضي بواسطة KEW 4506 وحده.

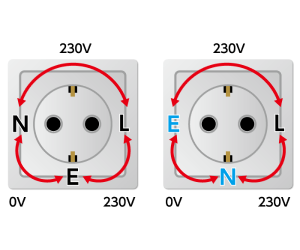

في هذه الحالة، للتحقق مما إذا كان توصيل الأسلاك من المحايد إلى الأرضي (N-E) صحيحًا، يقيس KEW 4506المقاومة بين L-N والمقاومة بين L-E على التوالي.
من العادي في نظام TT، أن تكون مقاومة L-N ناتجة بشكل أساسي عن مقاومة أسلاك التوصيل فقط.
أما بالنسبة لمقاومة L-E، فهي تشمل أيضًا مقاومة التأريض الخاصة بالمستهلك (RE1 و RE2)، مما يجعل مقاومة L-E أعلى من مقاومة L-N فقط.

RL+RN < RL +(RE1+RE2)

يكتشف KEW 4506 الوصلة العكسية من المحايد إلى الأرضي عن طريق قياس الفرق بين قيم المقاومة.
لذلك، إذا كانت مقاومة L-E منخفضة جدًا، فقد لا يتمكن الجهاز من اكتشاف الوصلة العكسية من المحايد إلى الأرضي.
بالإضافة إلى ذلك، قد يتم فصل التيار في جهاز التيار المتبقي (RCD) بالفصل لأن تيار الاختبار حول 10mA يستخدم لقياس المقاومة.
في هذه الحالات المذكورة أعلاه، نوصي باستخدام (مصدر إشارة) KEW 8343 بالاقتران مع KEW 4506.
حيث إنه لن يتأثر بالمقاومة المنخفضة جدًا لـ L-E، وكذلك لن يتم فصل التيار في جهاز التيار المتبقي لأن تيار الاختبار المار بين N-E أقل من القيمة المحددة10mA.

في حالة نظام TN

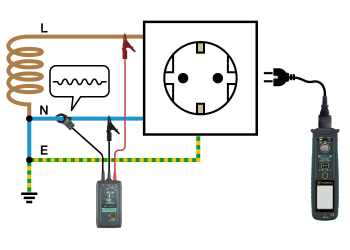

لاختبار أنظمة توصيل الأسلاك ذات المقاومة المنخفضة مثل TN، وهيكل المبنى، وأنظمة التأريض المشترك، قم بتوصيل KEW 8343 بالموقع القريب من قاطع الدائرة الفرعي الذي يتم توصيل منفذ 3P به وتطبيق جهد الاختبار. يمكن اكتشاف الوصلة العكسية من المحايد إلى الأرضي
N-E من خلال تمرير جهد اختبار من KEW 8343 على الخط المحايد وفحص اتجاه الإشارة.
*لا يمكن استخدام KEW 4506 وKEW 8343 على أنظمة TN-C أو أنظمة تكنولوجيا المعلومات.
*يُباع مصدر الإشارة KEW 8343 بشكل منفصل.

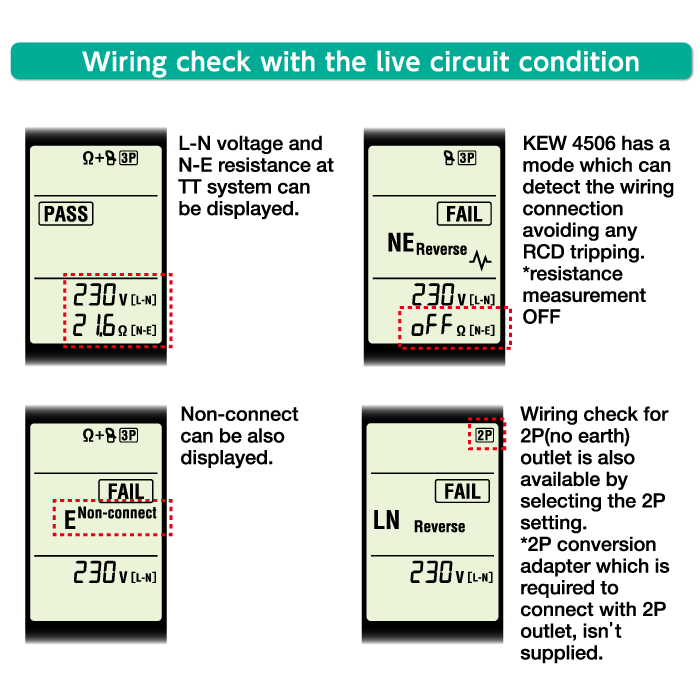

تظهر جميع نتائج الاختبار وPASS/FAIL في شاشة عرض واضحة


قياس سهل بمجرد التوصيل بمنفذ القابس والضغط على زر الاختبار.	الإضاءة الخلفية لشاشة LCD تلقائيًا تضيء في المكان المظلم. *من الممكن تعطيل الإضاءة الخلفية

أماكن الاستخدام والقيود

يمكن لـ KEW 4506 اختبار توصيل الأسلاك بما في ذلك الوصلة العكسية من المحايد إلى الأرضي لمنافذ المقبس أحادية الطور. يمكن
لهذا الجهاز اختبار منافذ المقبس أحادية الطور الموصلة سلكيًا بأنظمة الإمداد ثلاثية الطور ذات 4 أسلاك، أحادية الطور ذات 3 أسلاك، أحادية الطور ذات سلكين.
*لا يمكن استخدام KEW 4506 لفحص منافذ المقبس ثلاثية الطور واختبار جهاز التيار المتبقي.

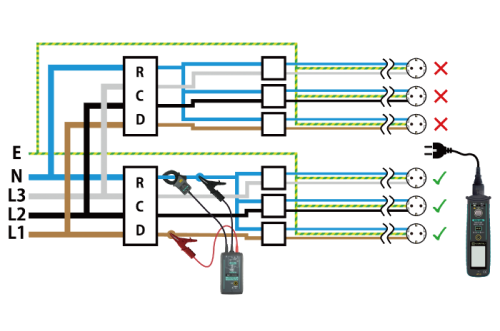

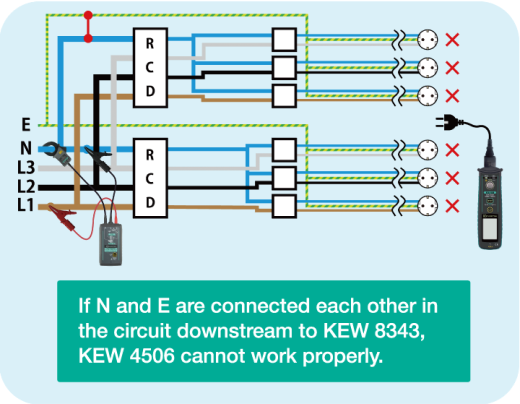

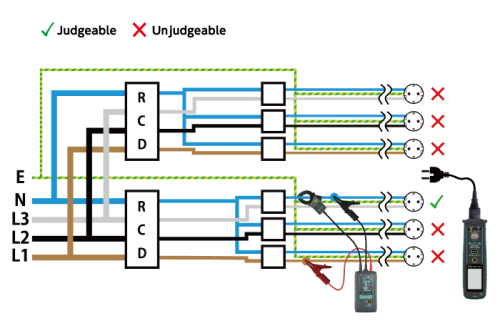

للاستخدام في دائرة نظام TN العامة، لا يمكن تحديد وصلة عكسية من المحايد إلى الأرضي إلا في منافذ المقبس المتصلة باتجاه تيار الموصل N حيث يتم تثبيت KEW 8343 بالمشبك. لفحص مقابس دائرة الحلقة الكهربائية (Ring Circuit)، يجب توصيل KEW 8343 في الطرف العلوي من الموصل المحايد (N) الذي يغذي دائرة الحلقة.

المواصفات

اختبار المقبس^*1
	نطاق قابل للقياس لجهد مصدر الطاقة		80 إلى 290V متوسط الجذر التربيعي (50/60Hz) *يعطي جهاز الاختبار تحذيرًا بشأن الجهد إذا كان 253V أو تم اكتشاف جهد أعلى ولكن يمكنه تنفيذ اختبار المقبس.
	نوع المقبس		3 قطب	2 قطب
	القرار	PASS (اجتياز)	PASS (اجتياز)	PASS (اجتياز)
		FAIL (فشل)	عكس L-N	عكس L-N<
			عكس L-E	جهد غير طبيعي
			عكس N-E	-
			E غير متصل	-
			N غير متصل	-
			N-E غير قابل لاتخاذ قرار بشأنه	-
			جهد غير طبيعي	-
فولت تيار متردد (L-N)
	النطاق		80 إلى 290V متوسط الجذر التربيعي (50/60Hz)
	الدقة		±2%rdg±4dgt
مقاومة الحلقة (N-E)
	النطاق (تحديد النطاق تلقائيًا)		200Ω: 0.0 إلى 199.9Ω 2000Ω: 200 إلى 1999Ω
	تيار الاختبار		200Ω: 5mA (5.3 هرتز) 2000Ω: 1mA (5.3 هرتز)
	الدقة		±3%rdg±5dgt
المعايير المطبقة			‪IEC 60529(IP40) ،IEC 61010-2-030 CAT Ⅱ300V درجة التلوث 2،IEC 61010-1‪
نطاق درجة حرارة التشغيل ورطوبته			-10 إلى 50درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف)
نطاق درجة حرارة التخزين والرطوبة			-20 إلى 60درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف)
مصدر الطاقة br			‪‪ 2‪× (1.5V)( AA)‪LR6
البُعد			‪مم(D)39 × (W)56 × ‪(L)212
الوزن			250g تقريبًا (شاملًا البطاريات)

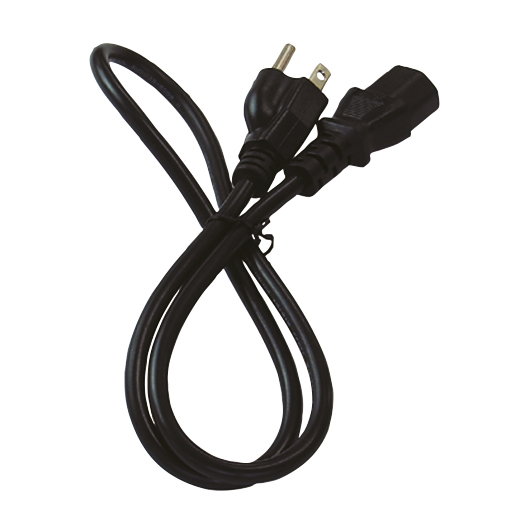

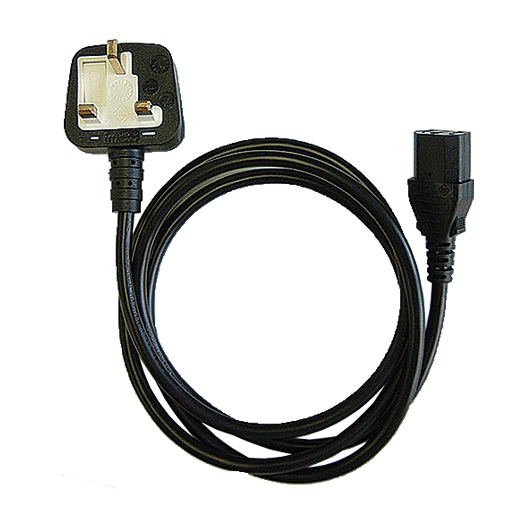

الملحقات			KAMP10 أو 7284 (سلك الاختبار مع موصل IEC) ^*3 9161 (علبة الحمل) LR6 (AA) × 2، دليل التعليمات
الملحقات الاختيارية			8343 مصدر الإشارة لجهاز اختبار المقبس الذكي

*1 في حالة إيقاف تشغيل وظيفة قياس مقاومة N-E (*2)، يتم إجراء الاختبار باستخدام جهد اختبار يتم تمريره من
مصدر 1µA إشارة اختياري فقط: تدفقات التيار بين N-E أقل من 2
* في حالة تعطيل الوظيفة، لا يظهر KEW 4506 مقاومة بين N-E.
*3 KAMP 10(AU): القابس الأسترالي / KAMP 10(EU): القابس الأوروبي لـ SCHUKO/ KAMP 10(UK):13A القابس البريطاني (7284) / : القابس الأمريكي (NEMA)
