جهاز اختبار التأريض

KEW 4105DLBT-H

IP67 جهاز اختبار التأريض المتين المقاوم للغبار والماء
تمكين تقنية Bluetooth لنقل البيانات

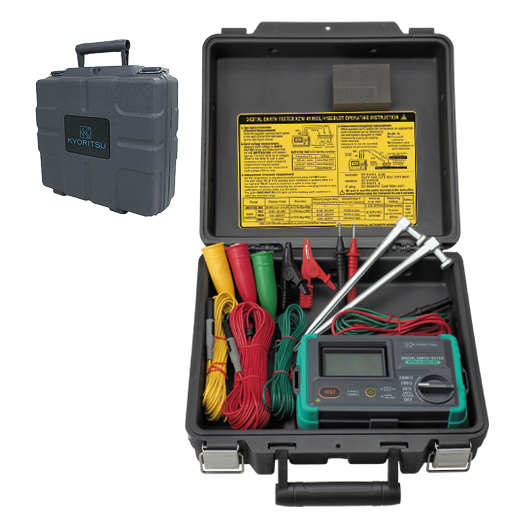

طراز العلبة الصلبة

قياس مقاومة التأريض ثلاثي الأقطاب وثنائي الأقطاب (0.01 إلى 2000Ω)
تصميم مقاوم للماء (IP67)
تتيح تقنية ®Bluetooth المدمجة نقل البيانات
تسمح مقاومة الضوضاء التي تصل إلى 25V جذر تربيعي متوسط بالاختبار الدقيق في البيئات الصاخبة
يجعل المفتاح الدوار واجهة المستخدم سهلة الاستخدام للغاية
شاشة LCD كبيرة مع إضاءة خلفية
مؤشر LED لمراقبة المقاومة الصحيحة/غير الصحيحة في مسمار التأريض المساعد
قياس جهد التأريض (AC/DC من 0 إلى 300V)
CAT IV 100V

*يُرجى التحقق هنا لطراز مجموعة الكابلات الحقيقية.

عرض 3D

فيديو

كيفية استخدام "تطبيق KEW Smart Advanced" وشرح كل وظيفة.

نظرة عامة على المنتج

تطبيق إدارة بيانات القياس "KEW Smart Advanced"

يمكن لتطبيق واحد إدارة جميع الطرازات المدعومة.
انقر هنا لمزيد من المعلومات

طريقة القياس

قياس مقاومة القطب الكهربائي للتأريض (طريقة ثلاثية الأقطاب)

يوفر المعيار الدولي IEC 60364-6 معلومات تتعلق بقياس مقاومة القطب الكهربائي للتأريض لأنظمة TT وTN وIT. يجب إجراء
هذا القياس باستخدام طريقة الفولتامبيرومترية باستخدام 2 قطب كهربائي للتأريض إضافيين.
الأداة التي تغطي هذا المتطلب هي جهاز اختبار التأريض.

قياس مقاومة التأريض المبسطة (طريقة ثنائية القطب)

ميزات متنوعة

مقاوم للغبار والماء

بعد الاستخدام، يمكنك غسله لإزالة الطين والغبار.

مقاومة الضوضاء القوية

تسمح مقاومة الضوضاء التي تصل إلى 25V جذر تربيعي متوسط بالاختبار الدقيق في البيئات الصاخبة.

تحذير خاص بجهد التأريض

يضيء مصباح بيان LED أحمر اللون في حالة اكتشاف جهد خارجي.

【يضيء مصباح LED إذا:】

التردد	الجهد
0 إلى 10Hz	> 10V
10 إلى 100Hz	>25V
100 إلى 400Hz	>5V

مسامير تأريض مصنوعة من الصلب القوي

يمكن إجراء قياسات التأريض حتى 100kΩ*من مقاومة مسامير التأريض المساعدة.
*20Ω النطاق 10kΩ، 200Ω النطاق 50kΩ, 2000Ω النطاق 100kΩ.

فحص مقاومة التأريض المساعدة

تفحص 4105DLBT-H مما إذا كانت مقاومة التأريض المساعدة:

شاشة LCD كبيرة مع إضاءة خلفية

ملحقات وخيارات مفيدة للقياس

مسامير تأريض قوية مصنوعة بتقنية التشكيل بالطرق (MODEL 8041)

مسامير تأريض قوية مصنوعة بتقنية التشكيل بالطرق.

بكرة كابل لجهاز اختبار مقاومة التأريض (MODEL 7267/7268)

بكرة كابل مبتكرة مزودة بنظام توجيه سلكي لتسهيل عملية إرجاع اللف.

محول لطرف القياس (MODEL 8259)

محول لتمكين استخدام أسلاك الاختبار الأخرى.

المواصفات

قياس مقاومة التأريض		20Ω	200Ω		2000Ω
	نطاق القياس	0.00 إلى 2000 أوم
	نطاق العرض	0.00 إلى 20.99 أوم	0.0 إلى 209.9 أوم		0 إلى 2099 أوم
	الدقة^*1	±1.5%rdg±0.08 أوم^*2	±1.5%rdg±4dgt
	مقاومة التأريض المساعدة^*3	<10kΩ	<50kΩ		<100kΩ
	القيمة المرجعية لأداة المقارنة	10Ω	100Ω		500Ω
قياس جهد التأريض
	نطاق القياس	0 إلى 300 فولت تيار متردد (45 إلى 65Hz)		±0 إلى ±300 فولت تيار مستمر
	نطاق العرض	0.0 إلى 314.9 فولت		0.0 إلى ±314.9 فولت
	الدقة	±1%rdg±4dgt
المعايير المطبقة		IEC 61010-1 CAT IV 100V / CAT III 150V / CAT II 300V درجة التلوث 3 IEC 61010-2-030، IEC 61010-031، IEC 61557-1، 5 IEC 60529 (IP67)، IEC 61326-1، 2-2
واجهة الاتصال		Bluetooth®5.0
مصدر الطاقة		LR6(AA)(1.5V) × 6
الأبعاد		‪مم (بما في ذلك غطاء العلبة)(D)59 × (W)188 × ‪(L)121
الوزن		690g تقريبًا (بما في ذلك البطاريات وغطاء العلبة)
الملحقات		7127B (مسبار قياس مبسط) 7266 (أسلاك اختبار مقاومة التأريض [أحمر:20m، أصفر:10m، أخضر:5m/1 مجموعة]) 8041 (مسمار التأريض المساعد [2 مسامير/1 مجموعة]) 9121 (حزام الكتف) 9197 (العلبة الصلبة) LR6(AA) × 6، دليل التعليمات
الملحقات الاختيارية		7267 (بكرة كابلات لجهاز اختبار مقاومة التأريض [أحمر:20m]) 7268 (بكرة كابلات لجهاز اختبار مقاومة التأريض [أصفر: 10m]) 7271 (سلك اختبار مقاومة التأريض [أخضر: 5m]) 7272 (مجموعة أسلاك قياس دقيقة) 8259 (محول لطرف القياس) 9190 (علبة الحمل) 9192 ( علبة حمل لبكرات السلك) 7269 (سلك اختبار مقاومة التأريض (أحمر 20m)) 7270 (سلك اختبار مقاومة التأريض (أصفر 10m))

*1 لقياس الدقة ، يجب أن تكون مقاومة الأرض المساعدة 100 Ω ±5% أو أقل.
*2 عند القياس المبسط، أضف ±0.10 أوم إلى الدقة المحددة.
*3 الدقة ضمن مقاومة التأريض المساعدة: ±5% rdg ±10 dgt.
