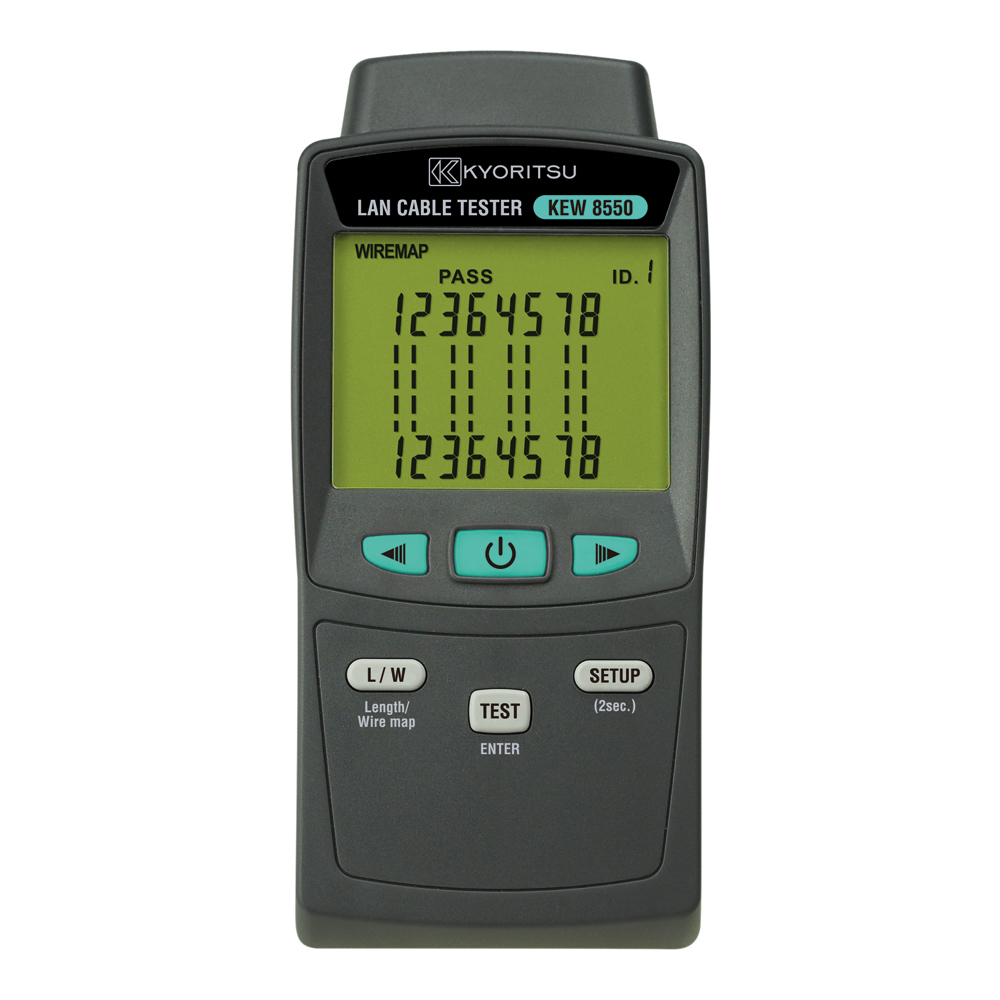

جهاز اختبار كابل LAN

KEW 8550

يمكن أن تكون أعمال التحقق من الكابلات اللازمة
لإنشاء الشبكة بسيطة ومفهومة!

  • وظيفة خريطة الأسلاك للتحقق من الأسلاك باستخدام ضغطة زر واحدة فقط.
  • وظيفة فحص الأسلاك غير صحيحة بما في ذلك زوج مقسم.
  • يمكنه قياس طول الكابل.
  • يتم تشغيل الإضاءة الخلفية تلقائيًا عند التشغيل.
  • يمكنه تتبع ما يصل إلى 8 كابل باستخدام وحدات التحكم عن بُعد الاختيارية.

* لا يمكن إجراء اختبارات التحقق من PoE، والتحقق من سرعة الكابل، والتصديق على الكابل باستخدام KEW 8550.

فيديو

PR

كيفية الاستخدام

نظرة عامة على المنتج

وظيفة خريطة الأسلاك

تعرض شاشة LCD" PASS" للأسلاك الصحيحة  ورمز الوميض وحالة الخطأ للأسلاك غير الصحيحة.




يتم
اكتشاف دائرة مفتوحة على الدبابيس 4 و5.

يتم توصيل أزواج الدبابيس الملتوية 3 و6
الدبابيس 45 بشكل غير صحيح.

يتم اكتشاف دائرة قصر في
دبابيس 3 و4 و5 دبابيس 1 و8.

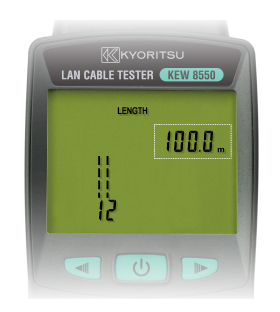

قياس طول الكابل

يمكن أن يكون قياس طول الكابل حتى 255m
. ويمكن تعزيز الدقة من خلال إعداد التعويض لكل كابل.

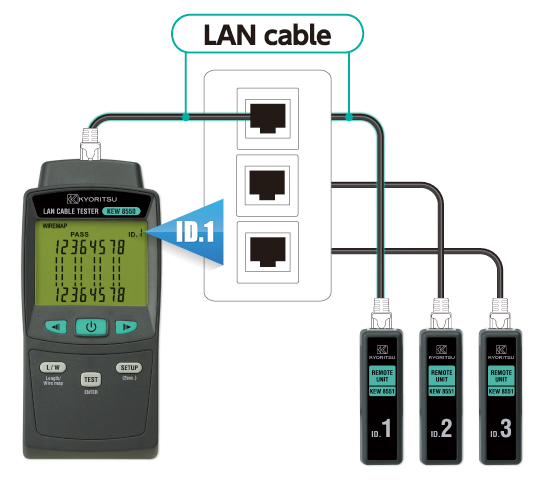

اكتشاف الكابلات



يتم عرض الرقم المعرف للوحدة المتصلة عن بُعد. يمكن قياس ما
يصل إلى 8 مواقع عن طريق الوحدات الاختيارية عن بُعد.

* مثال على فحص الكابل المتصل بالمقبس الموجود على الحائط باستخدام كابلات LAN.

المواصفات

موصل قابل للقياس موصل RJ45
كابل قابل للقياس كابل ثنائي ملتوي (سلك مدرع (STP)، سلك غير مدرع (UTP))
فئة الكابلات القابلة للقياس CAT5، CAT5e، CAT6، CAT6A
وظيفة مخطط الأسلاك
(نطاق الطول القابل للاختبار 100m أو أقل)
يفتح، ويقصر، ويعكس، وينقل، وينقسم إلى أزواج، ومحمي/غير محمي
قياس طول الكابل 0.1 إلى 255m
الدقة ±10% ±1m
نطاق درجة حرارة ورطوبة التشغيل 0 إلى 40درجة مئوية، الرطوبة النسبية 80% أو أقل (بدون تكثيف)
نطاق درجة حرارة التخزين والرطوبة -10 إلى 60درجة مئوية، الرطوبة النسبية 70% أو أقل (بدون تكثيف)
المعايير المطبقة IEC 61326-1(EMC)
مصدر الطاقة R03 / LR03(AAA)(1.5V)×6
الأبعاد وحدة العرض :156(الطول)73(العرض)35(العمق)مم
وحدة الريموت:72(الطول)23(العرض)×24(العمق)مم
الوزن

وحدة العرض: تقريبًا 245g (بما في ذلك البطاريات)
وحدة الريموت: تقريبًا 25g

الملحقات

8551-1(وحدة الريموت (المعرف 1))

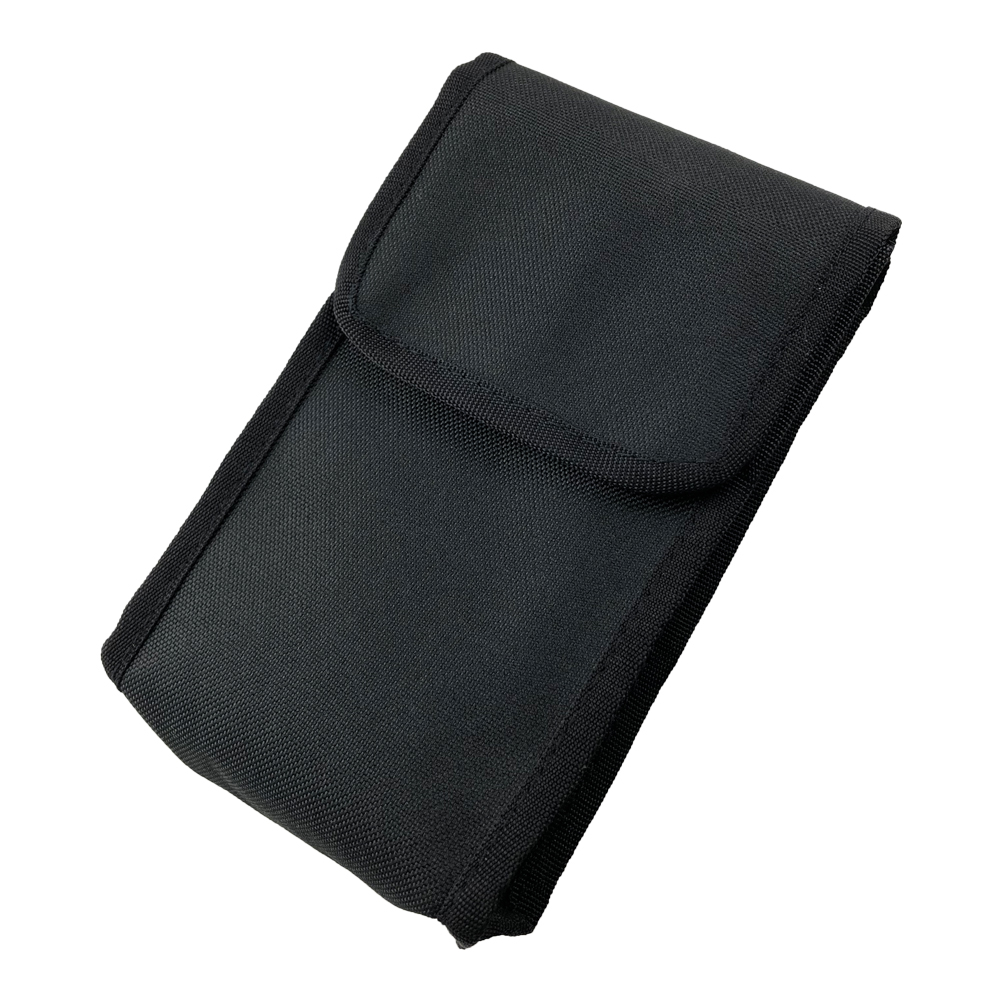

9201(علبة الحمل)
كابل LAN × 2
البطاريات، دليل التعليمات

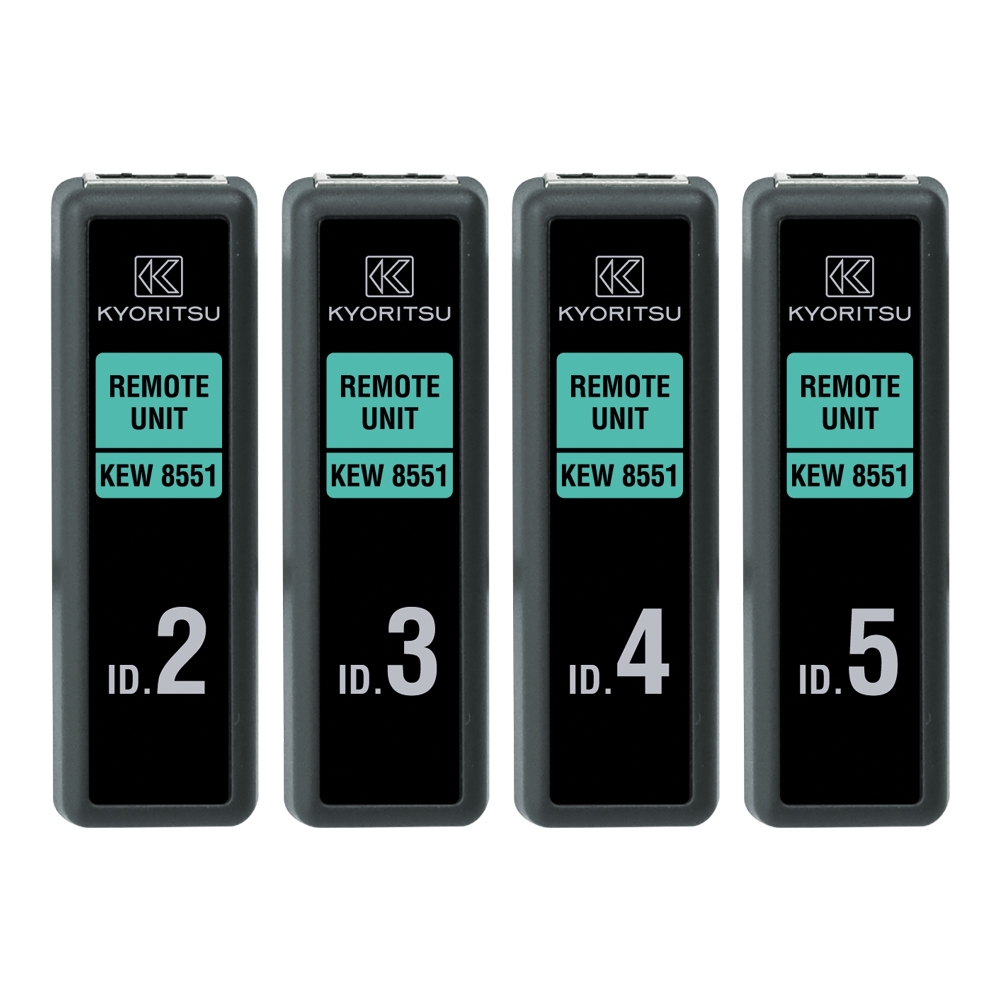

الملحقات الاختيارية 8551-25(الوحدات البعيدة (المعرف 2 إلى 5))

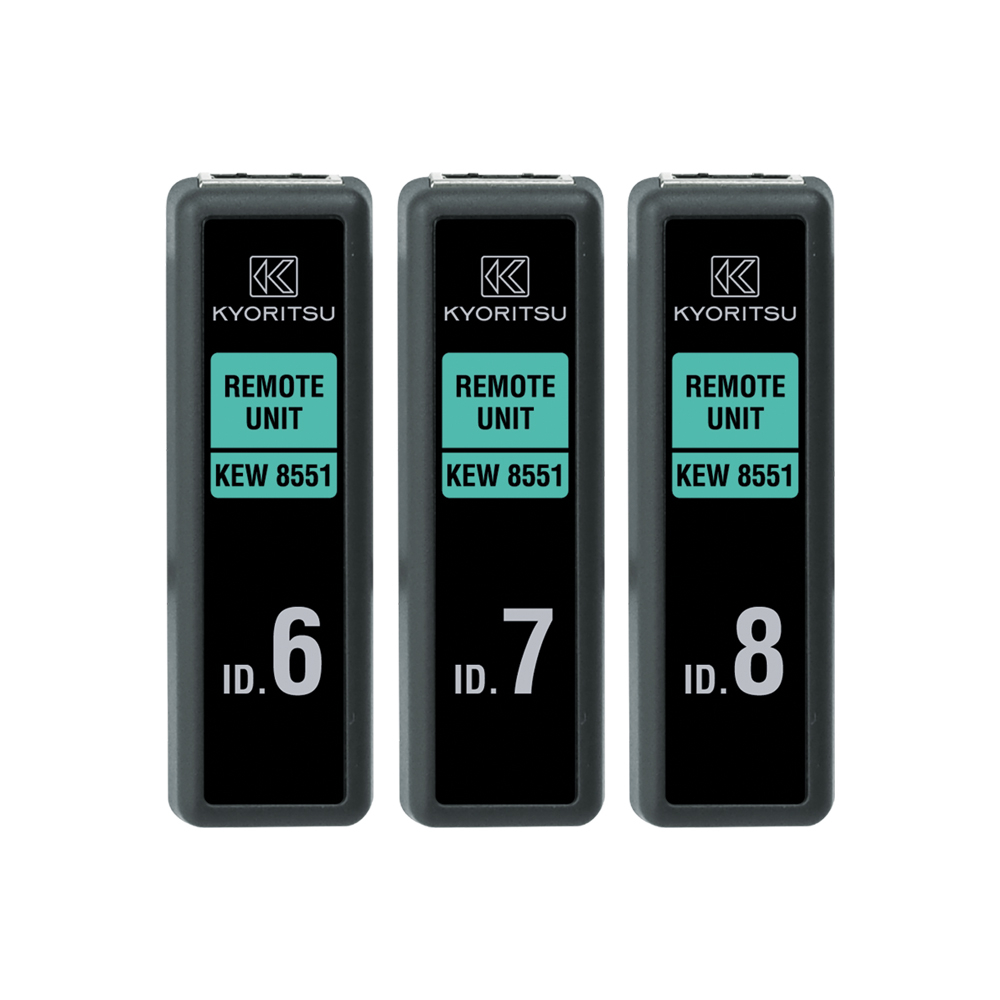

8551-68(الوحدات البعيدة (المعرف 6 إلى 8))
