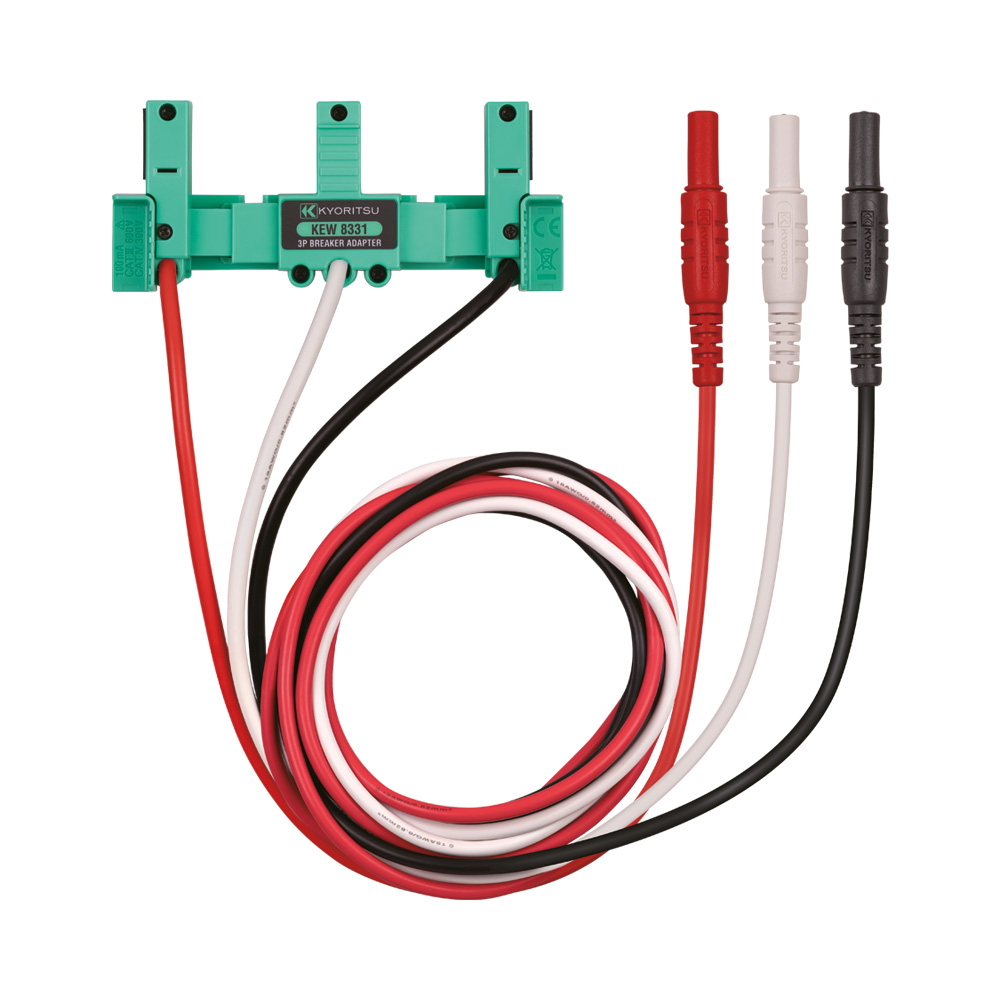

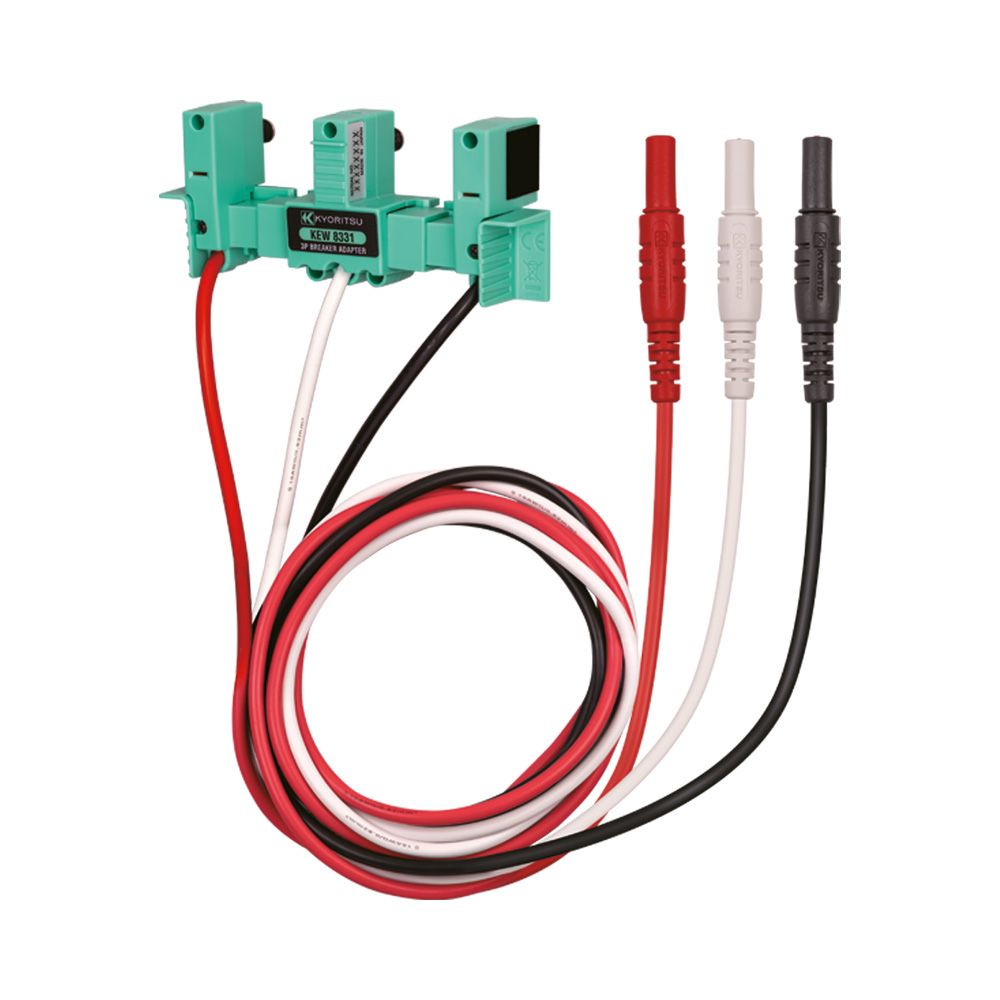

نظرة عامة على المنتج

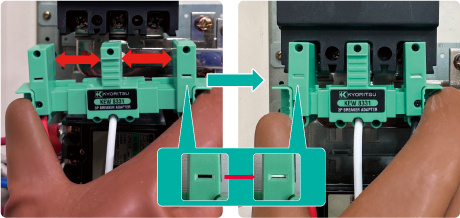

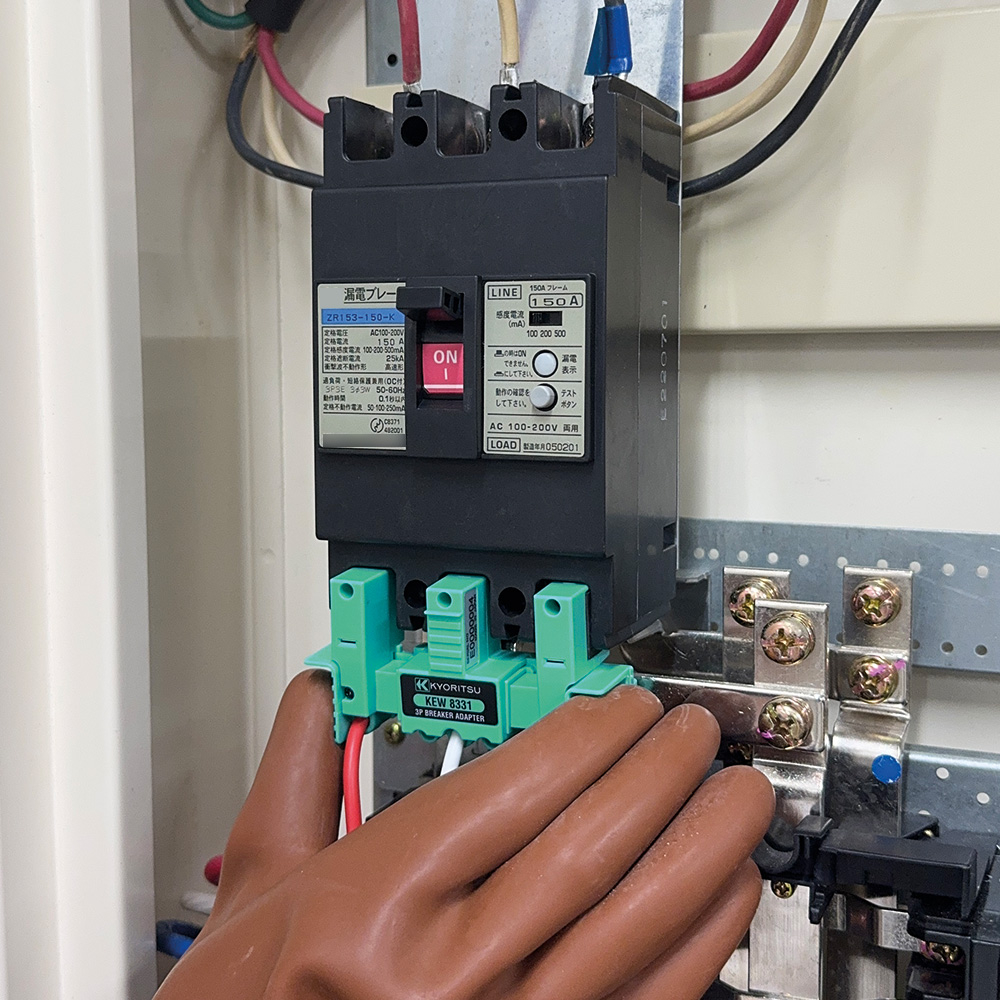

اتصال آمن ومُحكَم بيد واحدة
- متوافق مع مقاسات مختلفة من القواطع.
- لا ينفصل بسهولة طوال فترة الاستخدام الطويلة.
※تغيّر اللون في إطار النافذة من الأسود إلى الأبيض يشير إلى اكتمال الاتصال بأطراف القاطع.
مزود بقابس الوصلة مستدقة الطرف φ4 عالية التوافق

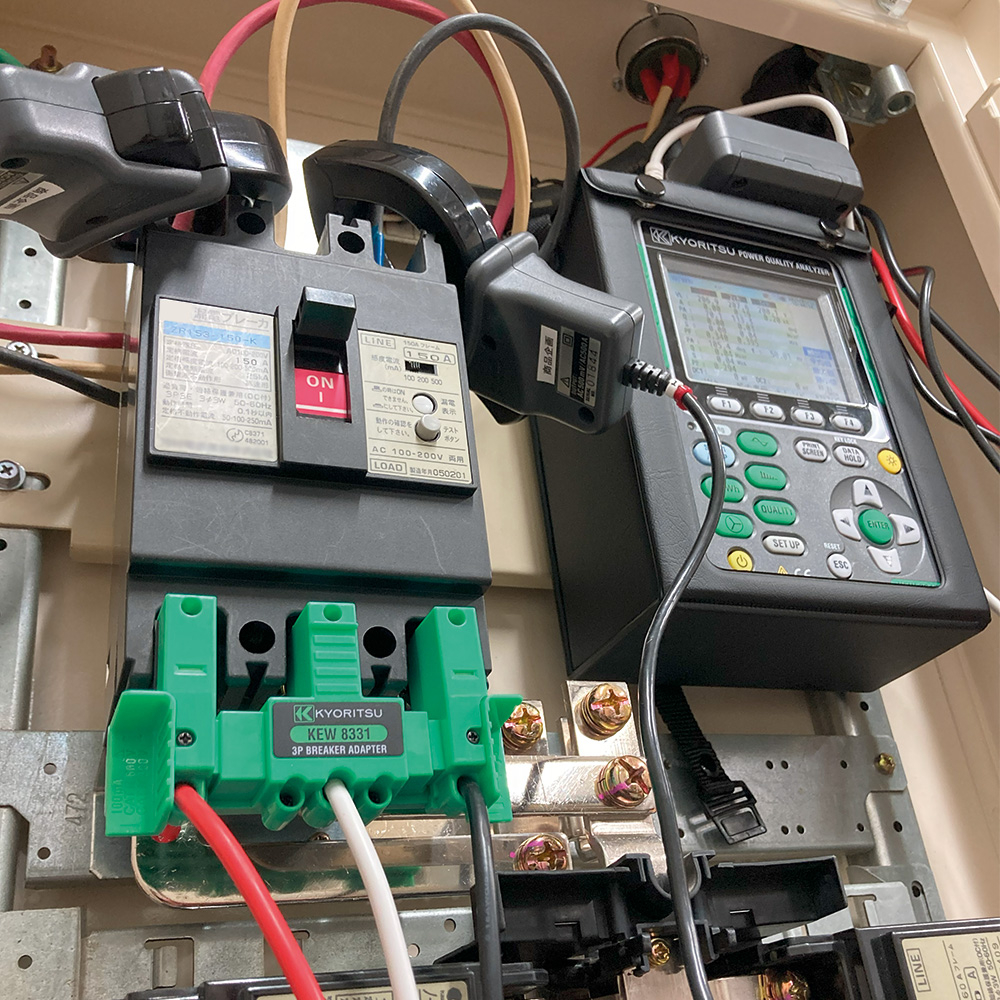

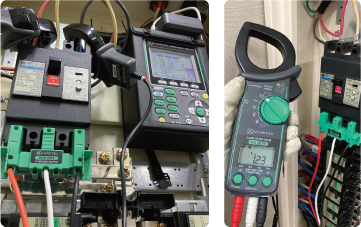

- متوافق مع أدوات القياس المختلفة: أجهزة القياس المتعددة وأجهزة التسجيل وأجهزة قياس الطاقة.

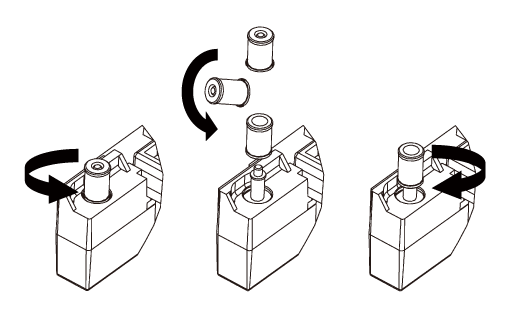

ملحق طرفي قابل لتمديد الطول
- الطول قابل للتمديد!

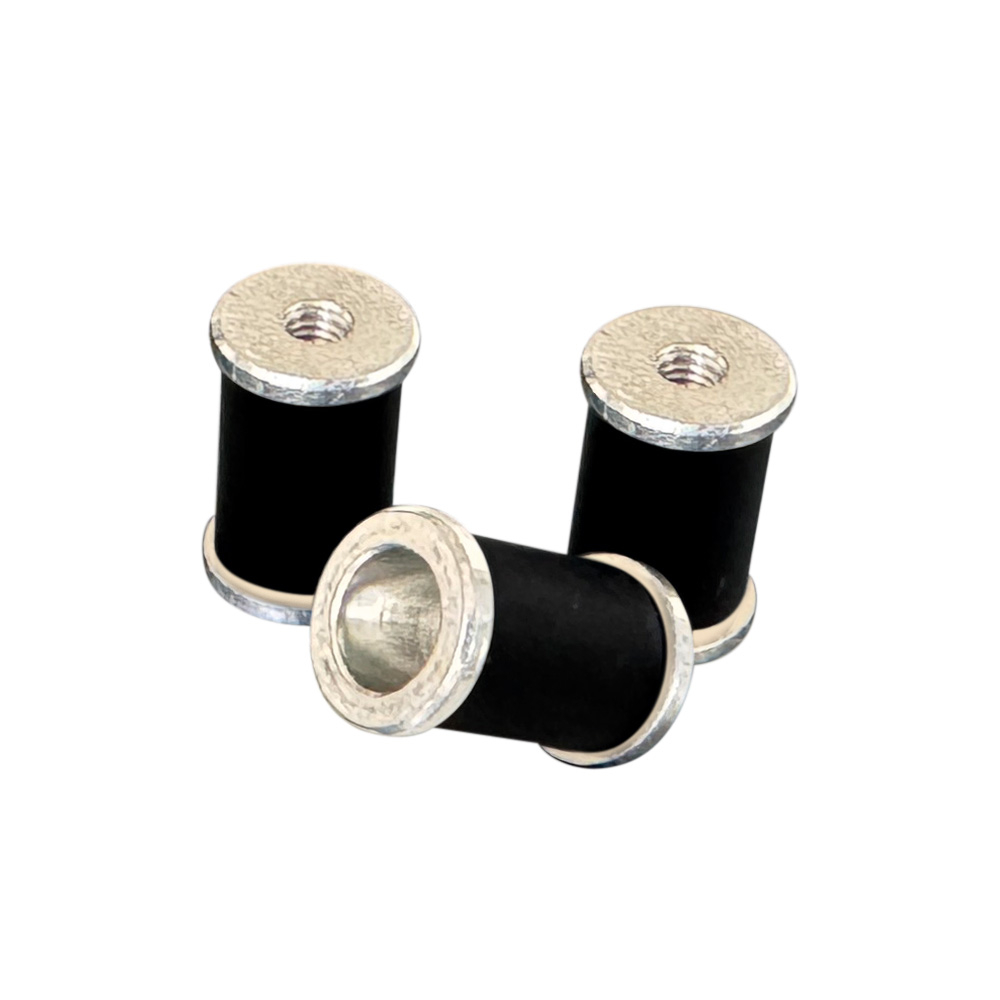

يؤدي قلب ملحق 8077 رأسًا على عقب إلى إطالة الطول بمقدار 8 مم.

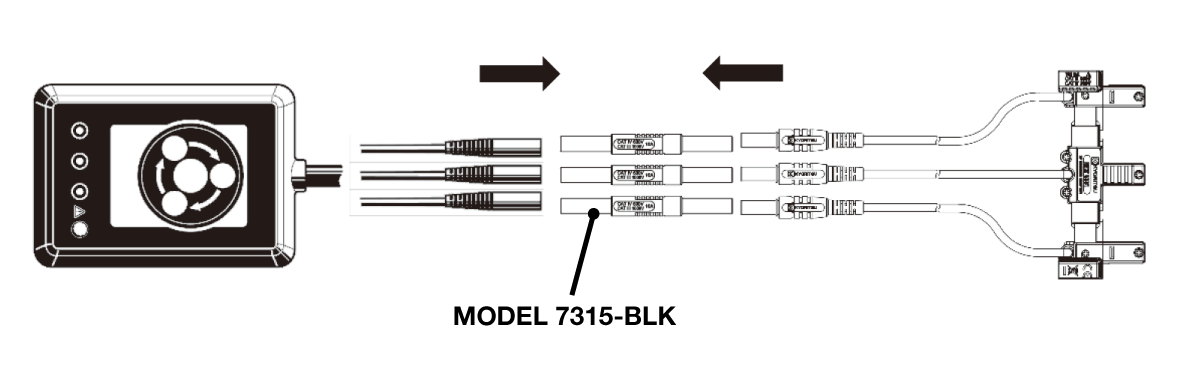

متوافق مع الموصل الذكر لأداة القياس

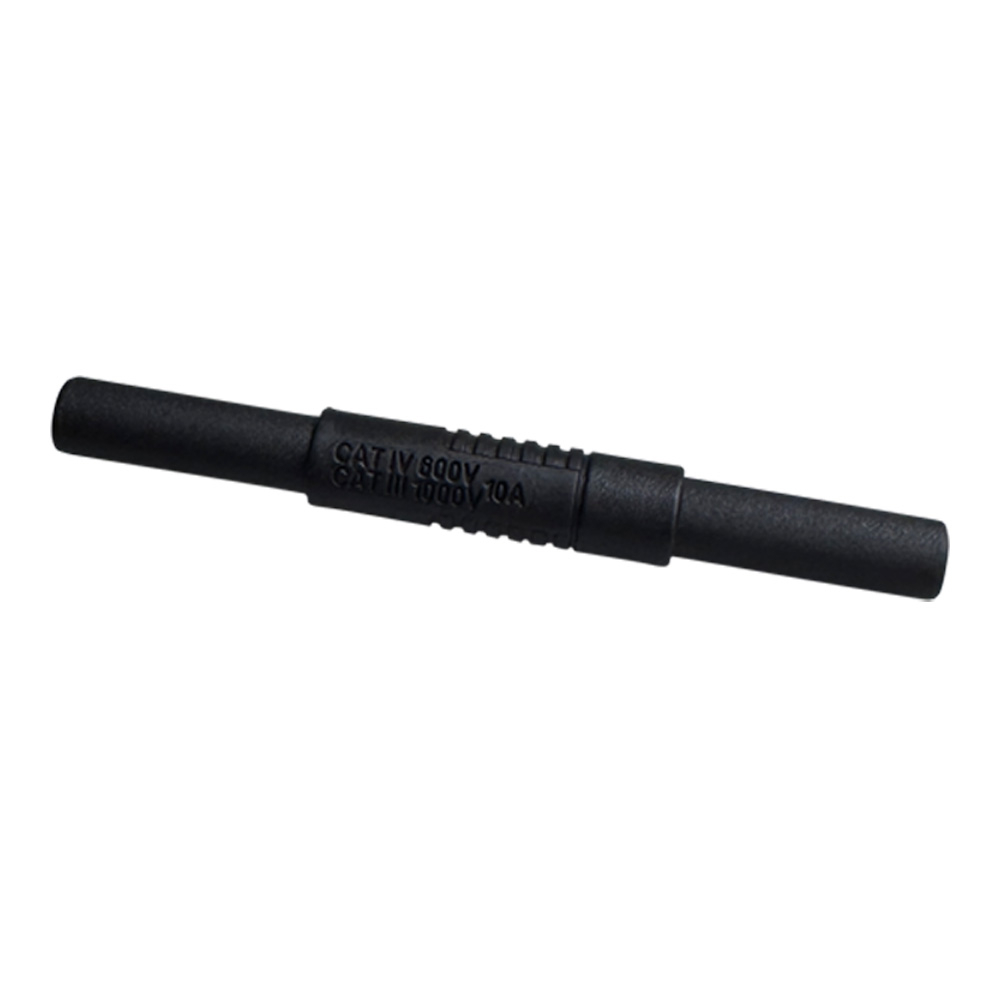

- يتيح استخدام الموصل أنثى - أنثى مستدق الطرفφ4 (7315-BLK، ملحق اختياري) التوصيل بالموصل الذكر لأداة القياس.
المواصفات
| المقاس المدعوم للقاطع*1 | 30 إلى 250 AF |
|---|---|
| نطاق جهد التشغيل | 0 إلى 600 Vrms AC [50/60 هرتز] |
| التيار الخاضع للمعايرة | 100 مللي أمبير |
| نطاق درجة حرارة التشغيل ورطوبته | -10 إلى 50 درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف) |
| نطاق درجة حرارة التخزين والرطوبة | -20 إلى 60درجة مئوية، الرطوبة النسبية 85% أو أقل (بدون تكثيف) |
| طول الكابل | 1.5 م |
| المعايير المطبقة | IEC 61010-031 CAT IV 300 V / CAT III 600 V |
| الأبعاد | 50(الطول)117.5(العرض)37(العمق) مم (باستثناء جزء الكابل) |
| الوزن | 230 جم تقريبًا |
| الملحقات | 8077(ملحق طرفي) دليل التعليمات |

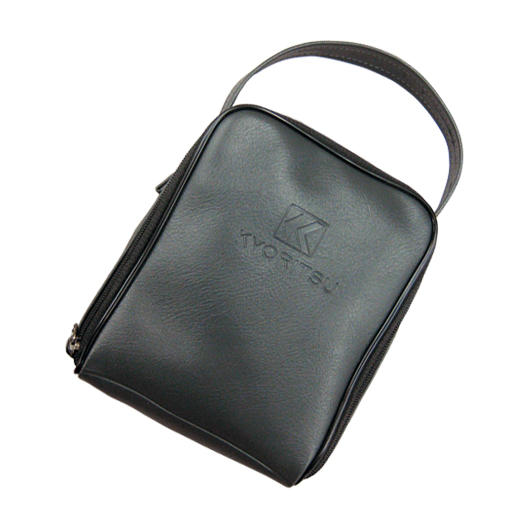

| الملحقات الاختيارية | 7315-BLK(مستدق الطرفφ4 موصل أنثى - أنثى） 9096(علبة الحمل) |

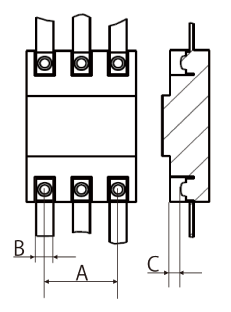

*1: نطاقات الأبعاد القابلة للتثبيت كما يلي.
أ المسافة بين رؤوس البراغي اليسرى واليمنى للقاطع: 47 إلى 70 مم
ب عرض طرف القاطع: 12.8 إلى 26.5 مم
جـ العمق من الوجه العلوي لقاطع الجدار إلى رأس البرغي: 5 مم (كحد أدنى) قد تكون
هناك بعض القواطع التي لا يمكن تركيب هذا المنتج عليها بناءً على نوعها.
