مبدأ مقياس المشبك

مبدأ قياس مقياس مشبك AC/امقياس مشبك DC

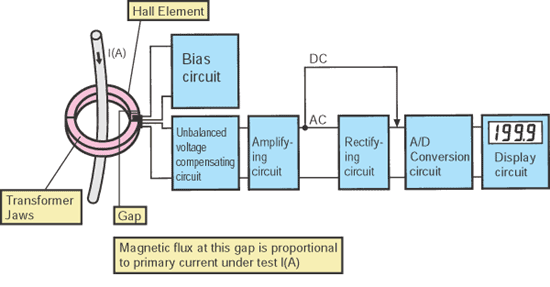

بشكل عام، تُستخدم عناصر Hall كحساسات لاكتشاف تيار DC، نظرًا لعدم إمكانية استخدام طريقة الحث الكهرومغناطيسي المعتمدة في مقاييس مشبك تيار AC. كما هو موضح في الشكل على اليسار، يتم وضع عنصر Hall عبر فجوة تنشأ عن طريق قطع جزء من فكوك المحول. عندما يتولد تدفق مغناطيسي متناسب مع كل من التيارات الأولية المترددة (AC) والمستمرة (DC) داخل فكوك المحوّل، يقوم عنصر Hall باكتشاف هذا التدفق المغناطيسي وتحويله إلى جهد خرج.
عنصر Hall: هو أشباه موصلات تُنتج جهدًا متناسبًا مع حاصل ضرب تيار الانحياز وشدة المجال المغناطيسي عند طرف الخرج، وذلك عند تطبيق تيار الانحياز على طرف الإدخال.

كيف تعمل مقاييس المشبك؟

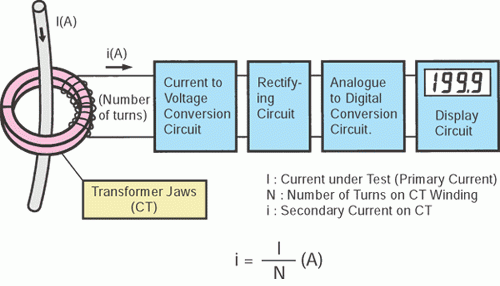

بشكل عام، تعمل مقاييس المشبك لتيار AC وفقًا لمبدأ محول التيار (CT) المستخدم لالتقاط التدفق المغناطيسي المتولد نتيجة لتدفق التيار عبر أحد الموصلات. بافتراض أن التيار المتدفق عبر موصل هو التيار الأساسي، يمكنك الحصول على تيار متناسب مع التيار الأساسي عن طريق الحث الكهرومغناطيسي من الجانب الثانوي (اللفافة السلكية) للمحول المتصل بدائرة القياس الخاصة بالجهاز. يسمح لك هذا بأخذ قراءة AC على الشاشة الرقمية (في حالة مقاييس المشبك الرقمية) كما هو موضح في مخطط الكتلة.
