جهاز قياس مشبك التسرب

طريقة استخدام جهاز قياس مشبك التسرب المقدم من KEW

لنعد إلى مشكلة العميل. إذا حدث الفصل في جهاز التيار المتبقي (RCD)، فيجب تجاوزه مؤقتًا. يقوم الفني بعد ذلك ببساطة بإحاطة جهاز قياس مشبك التسرب حول موصلات الطور والموصلات المحايدة على جانب التغذية لجهاز التيار المتبقي (وفي الأنظمة ثلاثية الطور، يجب إحاطة جميع الموصلات الثلاثة المتصلة بالطاقة والموصلات المحايدة معًا).
ستقرأ شاشة الجهاز بعد ذلك مباشرةً تيار التسرب إلى الأرض في التركيب بدقة عالية.
على افتراض أن قراءة الشاشة 43.5 مللي أمبير، ما عليك سوى تتبع تيار التسرب الذي سيتم العثور عليه.

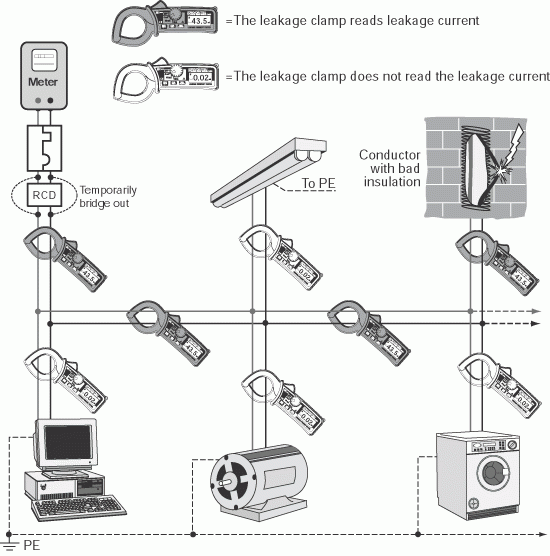

في الشكل أدناه يوجد مثال عملي على كيفية تتبع العطل الذي يقيس تيار التسرب.

عادةً، باستخدام نظام التتبع هذا، سيتم العثور على العطل، ولكن في بعض الأحيان لا يكون تيار التسرب الأرضي ناتجًا فقط عن انخفاض مقاومة العزل.
في الواقع، قد يحدث أن اختبار العزل لا يُظهر انخفاضًا في مقاومة العزل، ومع ذلك لا يزال جهاز التيار المتبقي (RCD) يفصل التيار!

مفتاح اختيار التردد العالي

مفتاح اختيار التردد العالي

تم تصميم هذا المفتاح لتحديد نطاق "WIDE" أو "50/60Hz". يغطي النطاق "WIDE" نطاق تردد واسعًا يتراوح من 40Hz إلى 1kHz. يمكن قياس AC الذي له شكل موجي أساسي والتوافقيات عبر هذا النطاق. ويقتصر "50/60Hz" على استجابة تردد تتراوح من 40Hz إلى 100Hz، وبالتالي لا يسمح بقياس AC للتردد الأساسي إلا من خلال تصفية المحتوى التوافقي. في حالة الشك في وجود التوافقيات، يمكنك تحديدها باستخدام مفتاح محدد التردد هذا. على سبيل المثال، يوضح ما يلي نتائج قياس AC على سلك التأريض داخل صندوق التوصيل، حيث تم توصيل مكيف هواء يعمل بتقنية العاكس (الإنفرتر) خلال فصل الصيف. يقرأ الطراز 2433 56mA AC مع ضبط مفتاح تحديد التردد على الوضع "WIDE" كما هو موضح، بينما يعرض 3mA في وضع المفتاح "50/60Hz". يعتبر الفرق بين القراءتين (56mA - 3mA = 53mA) تيار تسرب ناتج عن التوافقيات. ووجد الاختبار أيضًا أن تيار التسرب هذا يتدفق إلى دوائر أحادية الطور ثلاثية الأسلاك غير تلك المتصلة بالمحولات في المبنى الذي تم فحصه.

نطاق WIDE - قراءة 56mA

"50/60Hz" نطاق - 3mA قراءة

الشكل نتائج قياس AC في سلك التأريض داخل صندوق المفاتيح باستخدام الطراز 2433 في نطاق 400mA.
