طرق اختبار الحلقة

في المباني السكنية الخاصة التي يتم فيها تزويد الكهرباء بجهد منخفض من شركات الكهرباء، يتم توفير الحماية الأساسية ضد مخاطر الصدمات الكهربائية من خلال تنسيق وظيفة دائرة التأريض مع المفاتيح التلقائية المثبتة في المرحلة الأخيرة من دوائر التوصيل الداخلية. ويهدف ذلك إلى قطع التيار عن دائرة التأريض بسرعة حيث يحدث عطل بعد تجاوز الجهد اللمسي حدًا مقبولاً. يتم توفير الحماية المناسبة من مخاطر الصدمة الكهربائية عندما يلبي نظام توصيل الأسلاك TT المتطلبات كما هو موضح في الصيغة التالية:
Ra × la< 50
حيث يمثل Ra مجموع مقاومة قضبان التأريض والموصلات الواقية، ويمثل Ia الحد الأقصى للتيار لنظام الحماية المقدم للتركيبات، مما يشير إلى أن القيمة التي يتم الحصول عليها من خلال ضرب Ra مع Ia لا تزيد عن 50V. وهذا يعني أن الحد الأقصى للجهد الذي يمكن للمرء لمسه يجب ألا يتجاوز 50V في حالة حدوث عطل تأريضي.

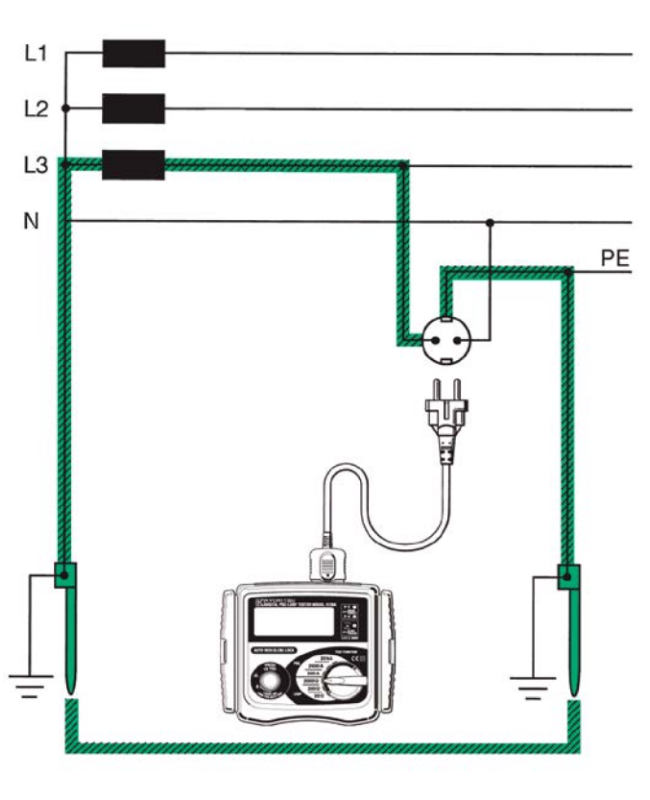

طريقة اختبار مقاومة حلقة الخطأ التأريضي عند منفذ المقبس. كما هو موضح في الشكل 1، يمكن قياس مقاومة حلقة الخطأ التأريضي الكلية عن طريق توصيل جهاز اختبار
الحلقة بالمقبس. تمثل قيمة مقاومة حلقة الخطأ التأريضي المقاسة مجموع مقاومة ملف المحول ومقاومة موصل الطور (L3) ومقاومة الموصل الواقي (PE) بالإضافة إلى مقاومة المصدر التأريضية ومقاومة التأريض في التركيب. مع ضبط جهاز اختبار الحلقة على أي من نطاقات PSC (تيار دائرة القصر المحتمل)، يمكن أيضًا قياس تيار العطل التأريضي.
