جهاز اختبار العزل
لماذا يعد اختبار العزل ضروريًا؟
يجب عزل جميع الموصلات المتصلة بالطاقة للأجهزة والتركيبات الكهربائية لمنع مخاطر الصدمة الكهربائية من التلامس غير المقصود، ومخاطر الحريق الناتج عن حدوث قصر الدائرة وتلف المعدات. بالإضافة إلى ذلك، ستؤدي مقاومة العزل المنخفضة في التركيب إلى تسرب التيار، وبالتالي تتسبب في إهدار الطاقة مما قد يزيد من تكاليف تشغيل التركيب.
| جهد الدائرة الاسمي (فولت) | جهد الاختبار فولت DC |
مقاومة العزل (ميجا أوم) |
|---|---|---|
| الجهد المنخفض جدًا الآمن (SELV) والجهد الوظيفي المنخفض جدًا، عندما يتم تزويد الدائرة بالطاقة من محول عزل أمان (SELV: الجهد المنخفض جدًا الآمن). |
250 | >0.25 |
| ما يصل إلى 500V بما في ذلك هذا الجهد باستثناء الحالات المذكورة أعلاه | 500 | >0.5 |
| أعلى من 500V | 1000 | >1.0 |
الحد الأدنى لقيمة مقاومة العزل حسب جدول IEC364-6-6161A
يجب فحص مقاومة العزل عن طريق تطبيق جهد أعلى من الجهد التشغيلي العادي على الأجهزة أو التركيبات، لأن مقاومة العزل تكون أقل عند الجهد العالي مقارنة بالجهد المنخفض. توفر أجهزة اختبار مقاومة العزل من KYORITSU قياسًا بمستويات عالية من جهد الاختبار. كما أن الاختبار
الدوري مهم أيضًا لضمان عدم تدهور عزل التركيبات أو الأجهزة. قد تقلل المواد الغريبة والعوامل الميكانيكية مثل البلى أو الكسر من مقاومة العزل. يمكن للاختبارات المنتظمة وسجلات البيانات أن تكشف عن وجود عطل محتمل في العزل.

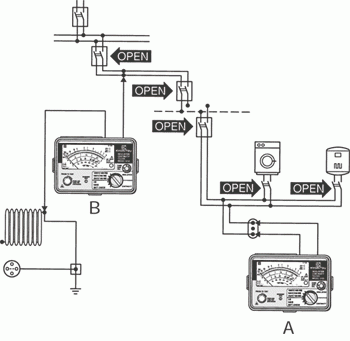

طرق اختبار العزل
A-بين الموصلات المتصلة بالطاقة
B-بين الموصلات المتصلة بالطاقة والأرض
- قياس مقاومة العزل بين الموصلات المتصلة بالطاقة (A)
قبل إجراء الاختبار، تأكد من فصل الدائرة أو الجزء المراد اختباره عن مصدر التيار الكهربائي وعدم وجود طاقة كهربائية عليه. كما يجب التأكد من أن النقطة المراد فحصها في التركيب الكهربائي ليست مفتوحة بسبب دمج أجهزة أخرى، وأن الحمل المتصل عبر حمل ثابت ومنفذ قد تم فصله عن مصدر التيار، وأن ملفات المرحلات اللولبية والمصابيح الفلورية وغيرها لا تؤدي إلى استمرارية السريان بين الموصلات. يجب إزالة الدوائر أو المكونات التي قد تتعرض للتلف بسبب جهد اختبار العزل من الدائرة قيد الاختبار. وإذا تعذر فصلها، يمكن استخدام طريقة اختبار بديلة تتمثل في قياس مقاومة العزل بين الموصلات المتصلة بالطاقة والتاريض. - قياس مقاومة العزل بين الموصلات المتصلة بالطاقة والتأريض (B)
يجب إجراء الاختبار مع فصل المعدات دائمًا، أي مع فتح مفتاح التيار الرئيسي يجب فصله عن مصدر التيار الرئيسي. يجب توصيل طرف التأريض بالأرض، بينما يتم توصيل الطرف الخطي بواحدٍ أو أكثر من الموصلات المتصلة بالطاقة. قد تحدث مجموعة متنوعة من المخاطر الكهربائية في حالة تدهور العزل أو إذا لم يكن التركيب الكهربائي الداخلي معزولًا جزئيًا أو كليًا.
على سبيل المثال
قد يتولد تيار تسرب يشكل خطرًا على جسم الإنسان، خاصة في الأجهزة التي لا تحتوي على تأريض جيد، مما يجعلها غير محمية بشكل كافٍ ضد فرق الجهد.
كما أن تسرب التيار أو التفريغ الميكروسكوبي قد يؤدي إلى ارتفاع درجة حرارة الموصلات، مما يتسبب في حدوث دوائر قصر أو حرائق.
بالإضافة إلى ذلك، قد يؤدي فصل أجهزة التيار المتبقي (RCDs) إلى تلف المعدات، مما قد يؤدي أيضًا إلى حدوث دوائر قصر وحرائق.
ستكون أجهزة قياس مشبك التسرب المخصصة من Kyoritsu طرازات 2412، و2413F، و2431، و2432، و24332433R، و2434 مفيدة للغاية في تحديد الأسباب المحتملة لمثل هذه الحوادث.
