جهاز اختبار التثبيت متعدد الوظائف

KEW 6516BT

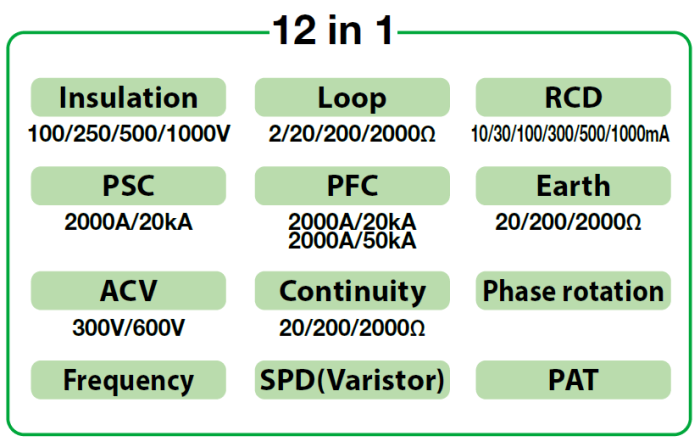

وفرة في قوة الاختبارات بين يدي المتخصصين في التركيبات الكهربائية!

العرض
مصفوفة نقاط ملونة LCD مقاس 3.5 بوصة.
ATT
تقنية مقاومة للتعثر (مع سلك 2 و 3 ) لاختبار L-PE بدون فصل على جميع أجهزة التيار المتبقي.
مع سلك 2 فقط، مفيد جدًا في علبة عدم وجود محايد (أي خطوط محرك ثلاثية الطور).
الحلقة
・ النطاق التيار اختبار مرتفع يبلغ 2Ω بدقة 0.001Ω .
・يقارن حد Zs القيم التي يتطلبها معيار التركيبات الكهربائية مع النتائج المقاسة.
جهاز التيار المتبقي
・النوع AC وA وF وB(عام وانتقائي) و EV وأقراص RCD المتغيرة.
・الاختبار الفردي والتلقائي، واختبار مدى التغير في تدفق الطاقة، وجهد التلامس.
الأرض
Earth سلكا اختبار المقاومة 2 و 3 مع جميع الملحقات المرفقة.
العزل
اختبار المقاومة 100 و 250 و 500 و 1000V مع جهد التفريغ التلقائي.
الاستمرارية
اختبار الاستمرارية عند 200mA أو 15mA مع الصافرة قابل للتحديد للحكم السريع.
دوران المرحلة
على الخطوط ثلاثية الأطوار مع إشارة واضحة إلى التسلسل على الشاشة.
الأصوات
قياسات جهد TRMS من 2 إلى 600V، تردد التيار الرئيسي.
HELP
تعرض الشاشة كيفية توصيل الجهاز وفقًا للوظيفة المحددة.
SPD
اختبار جهاز الحماية من التمور، لـ SPD الذي يستخدم المقاوم المتغير بتغير الجهد (فاريستور).
PAT
Portable Appliance Tester الوظيفة، لاختبار العزل المقاومة الموصل الواقي
Bluetooth
التواصل بواسطة "KEW CONNECT"
السلامة
IEC 61010-1 CAT IV 300V / CAT Ⅲ 600V, IEC 61557-1,2,3,4,5,6,7,10.

عرض 3D

فيديو

PR・كيفية الاستخدام

كيفية استخدام "تطبيق KEW Smart Advanced" وشرح كل وظيفة.

نظرة عامة على المنتج

شاشة LCD كبيرة ووظيفة HELP

يتم عرض جميع بيانات الاختبار في شاشة واحدة ملونة كبيرة.
ستوضح وظيفة HELP طريقة توصيل الجهاز وفقًا للوظيفة المحددة

التشغيل في 3 خطوات بسيطة والاختبار بدون استخدام اليدين

اضبط القرص الدوّار على نطاق الاختبار.
وَصّل الجهاز بالتركيب الموجود قيد الاختبار.
اضغط على زر الاختبار. (عن طريق المسبار عن بُعد أو استخدام وظيفة القفل بزر الاختبار.)

التقنية المضادة للفصل (مع أسلاك 2و3)

لاختبار حلقة L-PE بدون تفعيل الفصل على جميع أجهزة التيار المتبقي (RCDs).
مع 3 أسلاك (L، N، PE)، للحصول على أفضل قراءات للدقة.
مع سلك 2 فقط، مفيد جدًا في حالة عدم وجود سلك محايد (أي خطوط محرك ثلاثية الطور).

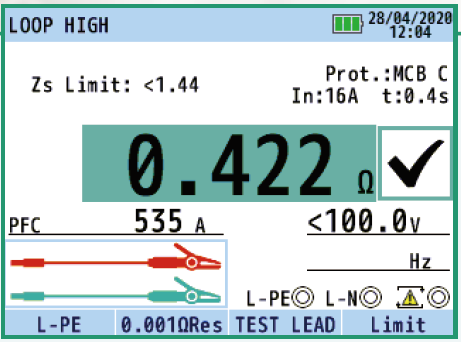

دقة 0.001 مقاومة الحلقة

نطاق تيار اختبار مرتفع يبلغ 2Ω بدقة 0.001Ω resolution.

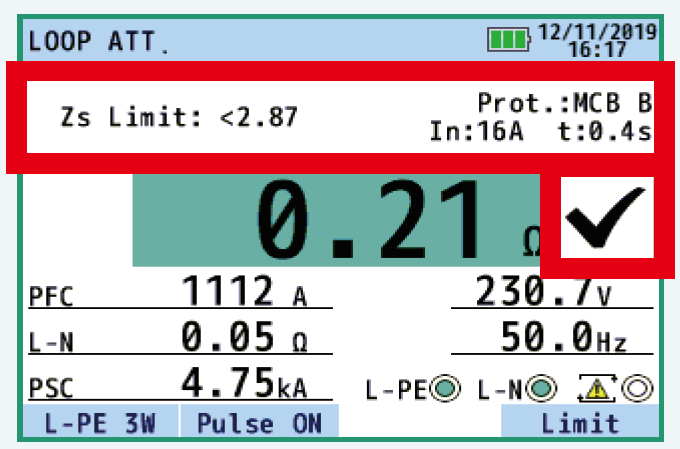

حد Zs/Ra

تقوم وظيفة Zs Limit بمقارنة القيم المطلوبة وفقًا لمعيار التركيبات الكهربائية مع النتائج المقاسة.

يتم تبسيط التحقق من مطلب السلامة في التركيبات الكهربائية باستخدام وظيفة Zs/Ra Limit. ستتحقق هذه الوظيفة تلقائيًا مما إذا كانت مقاومة الحلقة المقاسة لـ TN (أو حلقة التأريض لـ TT) منخفضة بما يكفي لقطع (فصل) MCB / الصمام/ جهاز التيار المتبقي مما يعطي نتيجة PASS (نجاح) أو FAIL (فشل) على الشاشة.

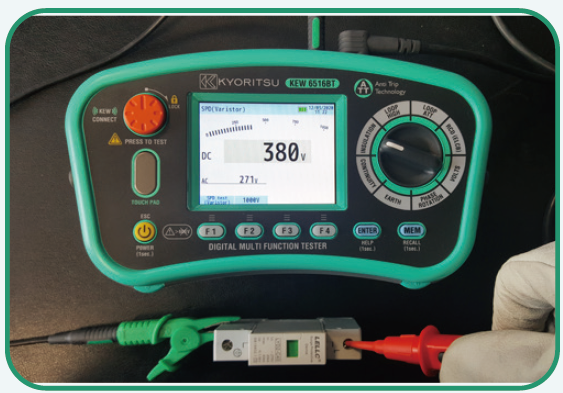

اختبار جهاز الحماية من زيادة التيار (SPD)

يمكن اختبار جهاز الحماية من زيادة التيار (SPD) الذي يحتوي على المقاوم المتغير بتغير الجهد (فاريستور) لقياس جهد الفصل دون إتلافه.

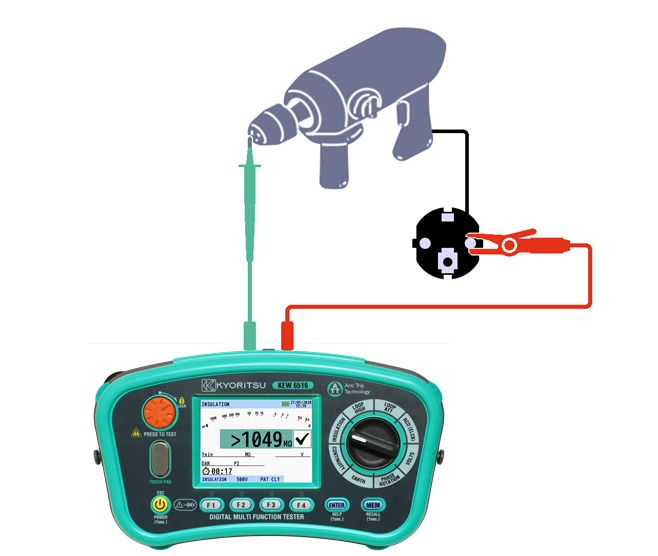

اختبار PAT

اختبار PAT (PAT = جهاز اختبار الأجهزة المحمولة(Portable Appliance Tester)) من الممكن التحقق من مقاومة العزل واستمرارية وصلة التأريض للأجهزة المحمولة للفئتين الأولى والثانية.

الاتصال

Bluetooth

استخدم تطبيق KEW Smart Advanced لتحسين كفاءة العمل.

يمكن لـ KEW 6516BT نقل بيانات الاختبار إلى جهاز لوحي أو هاتف ذكي عبر Bluetooth. يمكن حفظ بيانات الاختبار
هذه ومشاركتها وإرسالها من خلال البريد الإلكتروني.

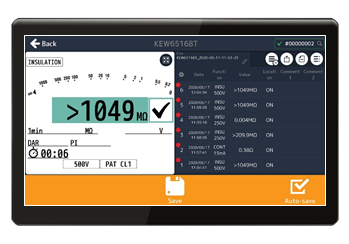

تطبيق إدارة بيانات القياس "KEW Smart Advanced"

يمكن لتطبيق واحد إدارة جميع الطرازات المدعومة.
انقر هنا لمزيد من المعلومات

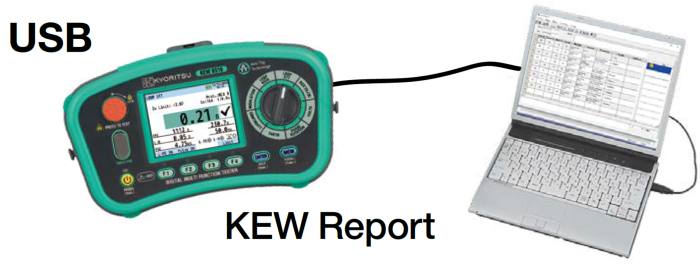

USB

استخدم التطبيق الكمبيوتر KEW Report لتحسين كفاءة العمل.

يمكن لـ KEW 6516BT تنزيل بيانات الاختبار عن طريق توصيل محول USB (الطراز 8212-USB للخيار) ثم طباعة تقارير الاختبار الكاملة من خلال جهاز كمبيوتر.

المواصفات

مقاومة العزل							SPD (المقاوم المتغير بتغير الجهد (فاريستور))
جهد الاختبار			100V	250V	500V	1000V	الحد الأقصى 1000V
نطاقات القياس			2.000/20.00/200.0MΩ (تحديد النطاق تلقائيًا)		20.00/200.0/ 1000MΩ (تحديد النطاق تلقائيًا)	20.00/200.0/ 2000MΩ (تحديد النطاق تلقائيًا)	0 إلى 1049V (يرتفع بمقدار 1V)
الدقة			±2%rdg±6dgt (2.000/20.00MΩ) ±5%rdg±6dgt (200.0MΩ)		±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (1000MΩ)	±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (2000MΩ)	±5%rdg±5dgt
التيار الخاضع للمعايرة			1.0 إلى 1.2mA @0.1MΩ	1.0 إلى 1.2mA @0.25MΩ	1.0 إلى 1.2mA @0.5MΩ	1.0 إلى 1.2mA @1MΩ	‐
تيار دائرة قصر الخرج			1.5mA كحد أقصى				‐
مقاومة الحلقة
الوظيفة			اختبار ATT للحلقة		حلقة عالية
الوظيفة			L-PE/L-N (3wire)	L-PE (2wire)	L-PE (0.01ΩRes)	L-PE (0.001ΩRes) تيار اختبار مرتفع (25A)	L-N/L-L
الجهد الخاضع للمعايرة			100 إلى 260V (50/60Hz)	48 إلى 260V (50/60Hz)	48 إلى 260V (50/60Hz)	100 إلى 260V (50/60Hz)	48 إلى 500V (50/60Hz)
نطاق المقاومة			20.00/200.0/2000Ω (تحديد النطاق تلقائيًا)		20.00/200.0/2000Ω (تحديد النطاق تلقائيًا)	2.000Ω	20.00Ω
الدقة			±3%rdg±6dgt	±3%rdg±10dgt	±3%rdg±4dgt	±3%rdg±25mΩ	±3%rdg±4dgt
تيار الاختبار الاسمي عند 0Ω حلقة خارجية: الحجم/المدة عند 230V			L-N:6A/60ms N-PE:10mA	L-PE:15mA	20Ω: 6A/20ms 200Ω: 0.5A/20ms 2000Ω: 15mA/500ms	25A/20ms	6A/20ms
PSC/PFC
النطاق			2000A/20kA (L-N(PSC)/L-PE(PFC))	2000A/20kA (PFC)	2000A/20kA (PFC)	2000A/50kA (PFC)	2000A/20kA (PSC)
الدقة			تُستمد دقة PSC/PFC من مواصفات مقاومة الحلقة المقاسة ومواصفات الجهد المقاسة
جهاز التيار المتبقي
الجهد الخاضع للمعايرة			100 إلى 260V (50/60Hz)
الوظيفة			x1/2، x1، x5، تدرج، تلقائي، Uc
الوظيفة			6/10/30/100/300/500/1000mA/متغير
نوع جهاز التيار المتبقي			AC(G/S)	A(G/S)	F(G/S)	B(G/S)	EV
ضبط تيار الفصل		x1/2, x1,Uc	10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S)	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA (x1 فقط)
		x5	10/30/100mA	10/30/100mA	10/30/100mA	10/30mA	-
		مدى التغير في تدفق الطاقة	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA
الدقة	تيار الفصل	x1/2	-8 إلى -2%	-10 إلى 0%	-10 إلى 0%	-10 إلى 0%	-
		x1	+2 إلى +8%	0 إلى +10%	0 إلى +10%	0 إلى +10%	0 إلى +10%
		x5	+2 إلى +8%	0 إلى +10%	0 إلى +10%	0 إلى +10%	-
		مدى التغير في تدفق الطاقة	-4 إلى +4%	-10 إلى +10%	-10 إلى +10%	-10 إلى +10%	-10 إلى +10%
	مدة الفصل	x1/2	2000ms (G/S):±1%rdg±2ms				-
		x1	550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms				10.5s:±1%±2㎳
		x5	410ms (G/S):±1%rdg±2ms				-
الاستمرارية
النطاق			20.00/200.0/2000Ω (تحديد النطاق تلقائيًا)
جهد الدائرة المفتوحة (DC)			7 إلى 14V
قياس التيار	200mA		200mA أو أكثر(2Ω أو أقل)
قياس التيار	15mA		15mA±3mA (دائرة قصر)
الدقة			±2%rdg±8dgt
فولت
النطاق			300.0/600V (تحديد النطاق تلقائيًا)
نطاقات القياس	فولت		2 إلى 600V
نطاقات القياس	التردد		45 إلى 65Hz
الدقة	فولت		±2%rdg±4dgt
الدقة	التردد		±0.5%rdg±2dgt
دوران المرحلة
الجهد الخاضع للمعايرة			48 إلى 600V (45 إلى 65Hz)
ملاحظات			ملاحظات تسلسل الطور الصحيح: يتم عرض “1.2.3” ووضع علامة تسلسل الطور المعكوس: يتم عرض “3.2.1” ووضع علامة
التأريض
النطاق			20.00/200.0/2000Ω (تحديد النطاق تلقائيًا)
الدقة			±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200.0/2000Ω)
عام
المعايير المطبقة			IEC 61010-1 CAT IV 300V / CAT III 600 فولت درجة التلوث 2 IEC 61010-2-034، IEC 61557-1,2,3,4,5,6,7,10 IEC 60529(IP40)، IEC 61326(EMC)
واجهة الاتصال			^®5.0USB، Bluetooth
مصدر الطاقة			LR6 (AA) (1.5V) ×8
واجهة الاتصال			USB
الأبعاد/الوزن			‪ 1350g(شاملًا البطاريات) / ‪مم(D)114 × (W)235 × ‪(L)136

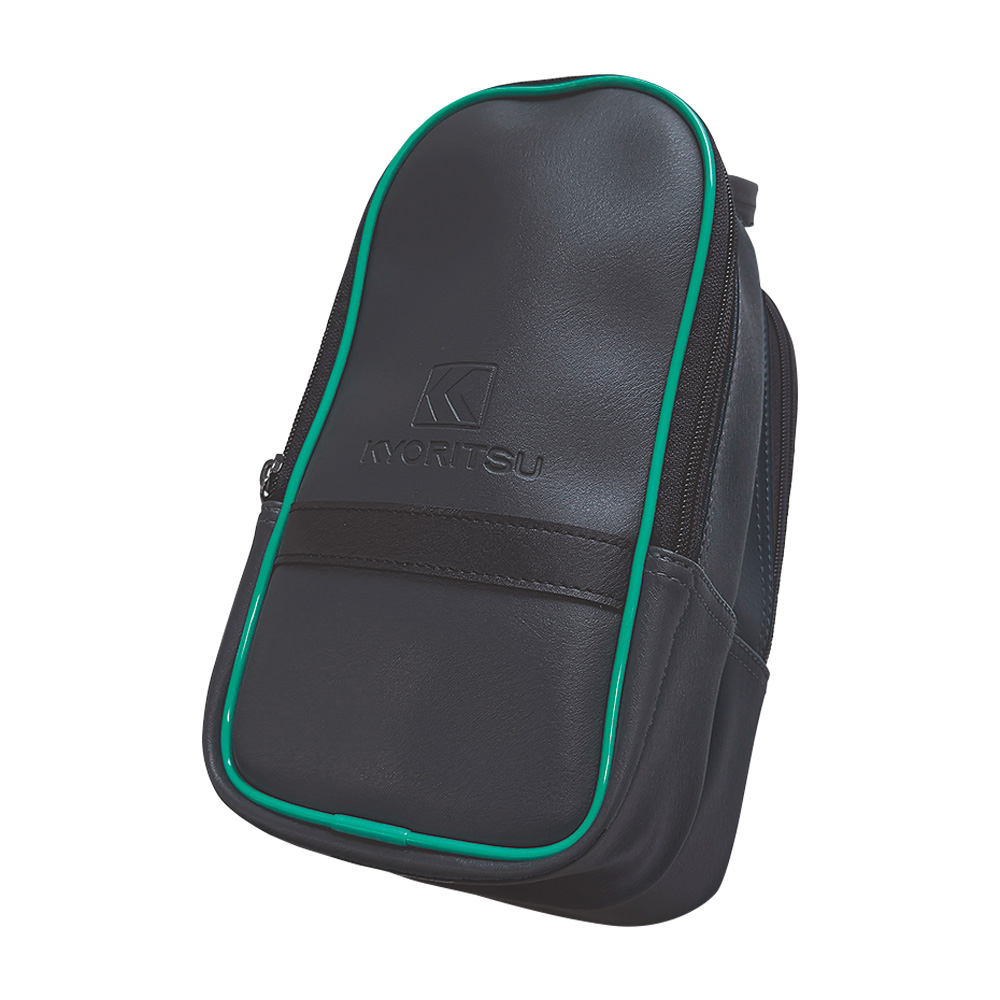

الملحقات			سلك اختبار التيار الرئيسي^*1 7281 (أسلاك الاختبار مع مفتاح التحكم عن بُعد) 7246 (مجس اختبار لوحة التوزيع) 7228A (أسلاك اختبار مقاومة التأريض) 8041 (مسامير التأريض المساعدة[2 مسامير/مجموعة واحدة]) 9084 (علبة لينة) 9142 (علبة الحمل) 9151 (حزام الكتف) 9199 (وسادة الكتف) LR6(AA) × 8 دليل التعليمات شهادة المعايرة
الملحقات الاختيارية			8212-USB (محول USB) 8259 (محول لطرف القياس) 7272 (مجموعة أسلاك قياس دقيقة) 8017A (تمديد المنتج لفترة طويلة) 8602 (محول محطة شحن السيارة الكهربائية (EVSE))
