KEW 6516BT-EV2｜MULTI جهاز اختبار التركيب متعدد الوظائف｜مجموعة المنتجات

عرض 3D

فيديو

كيفية الاستخدام

نظرة عامة على المنتج

مدرج ضمن مشتملات المجموعة

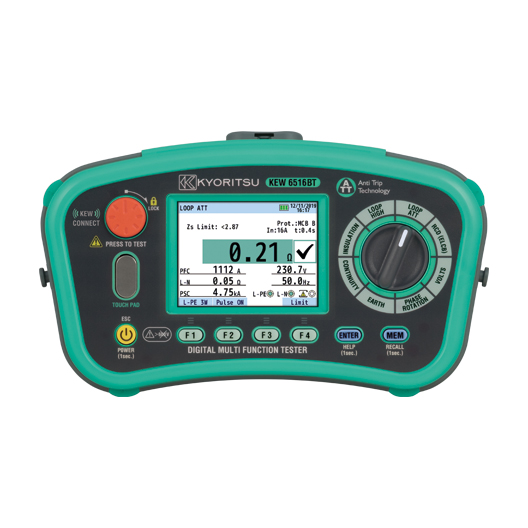

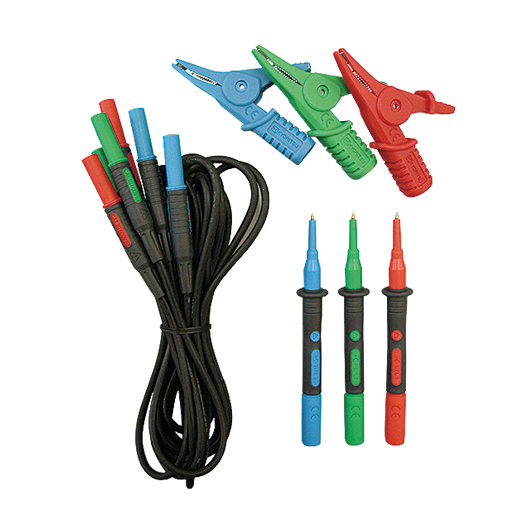

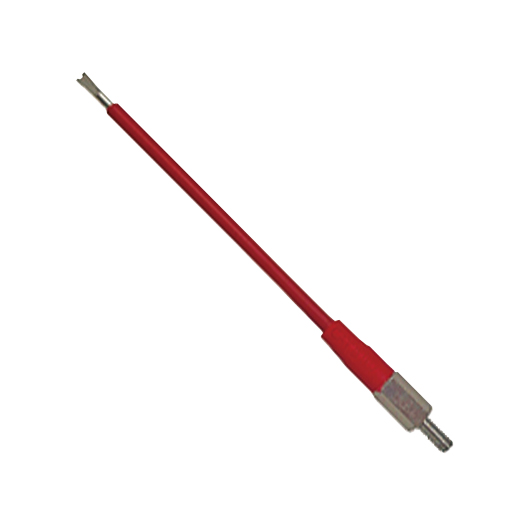

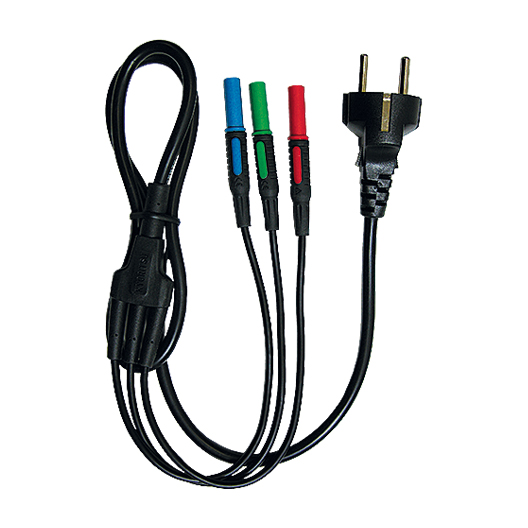

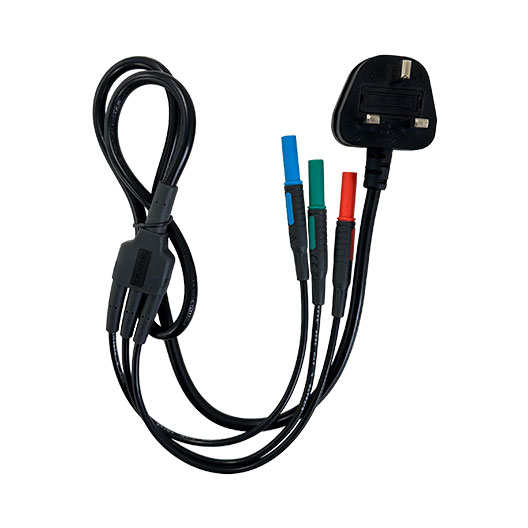

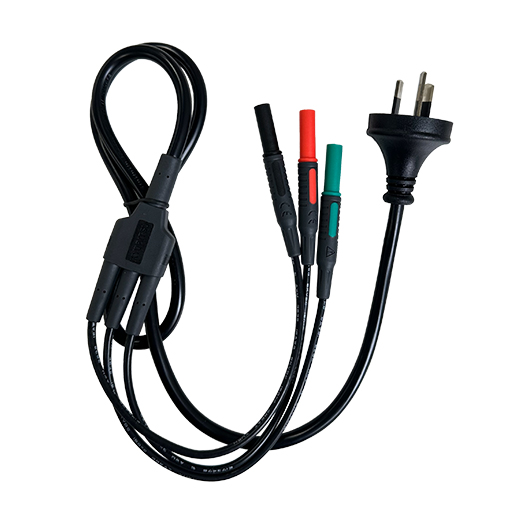

・6516BT (جهاز قياس متعدد الوظائف)
・8602 (محول EVSE)

نظرة عامة على EVSE باستخدام سلسلة KEW 6516

الاختبارات التي يتم إجراؤها في ظل ظروف التوقف التام (CP STATE A)

اختبار العزل (للكابل)

من خلال توصيل أسلاك الاختبار بطرف المحول، يمكن قياس مقاومة عزل الكابلات لكل من الطور الأحادي والثلاثي في EVSE.
(*لا يمكن قياس العزل بين الأسلاك (المحايد N، L1، L2، L3) بخلاف PE.)

اختبار استمرارية التأريض (200mA)

يمكن التحقق من الاستمرارية بين طرف PE الخاص بالمحول والجزء المعدني الخارجي أو تأريض الدائرة الكهربائية.

اختبار التأريض (ثلاثي الأسلاك وثنائي الأسلاك)

يمكن قياس مقاومة التأريض التي يتصل بها EVSE.

الاختبارات التي يتم إجراؤها في ظل ظروف الخط المباشر (CP STATE C, D)

الجهد

يمكن قياس الجهد/التردد بين كل طرف.

دوران الطور

يمكن قياس دوران الطور لمصدر الطاقة ثلاثي الطور.

اختبار جهاز التيار المتبقي

يمكن اختبار التشغيل في جهاز التيار المتبقي المدمج في EVSE ذي DC 6mA. يمكن فحص اختبارات القطبية (+ و-) وx1/2 وx1 وx5 تلقائيًا.كما يمكن اختبار أجهزة التيار المتبقي من
النوع AC وA وB وF.

مقاومة الحلقة (وظيفة ATT للحلقة)

يمكن قياس مقاومة الحلقة بين الخط -التأريض.
تم تصميم أدوات القياس النموذجية لإجراء قياسات مقاومة الحلقة على الدوائر التي يتم فيها تثبيت أجهزة التيار المتبقي، عند تمرير التيارات التي لا تتسبب في فصل التيار عن جهاز التيار المتبقي، والتي تمت معايرتها عند 30mA.
ومع ذلك، فإن 6mAأجهزة التيار المتبقي التي تعمل بDC والمدمجة في EVSE غالبًا تتعرض للفصل حتى عند تمرير هذا التيار، لذلك تحتوي السلسلة KEW 6516 على نطاق EVSE مخصص يقيس مقاومة الحلقة عند تمرير تيارات أقل.

<إشعار>
تمت إضافة الوظائف التالية إلى إصدار البرامج الثابتة للوحدة الرئيسية KEW 6516/6516BT2.10 أو أحدث.

”وضع L-PE 3W EV" في وظيفة LOOP ATT تعمل
هذه الوظيفة على تقليل تيار القياس لمنع 6mA RDC-DD داخل EVSE (معدات محطة شحن السيارات الكهربية بالطاقة) من التعثر أثناء قياس مقاومة الحلقة في EVSE.

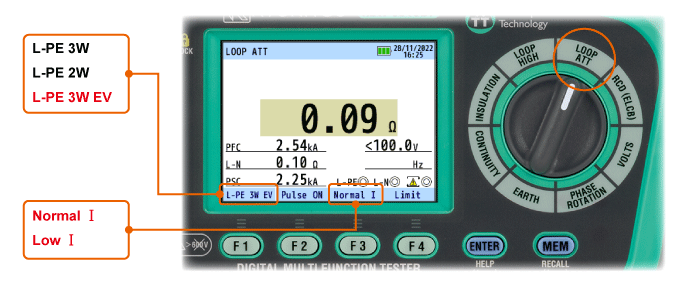

عند تحديد "L-PE 3W EV" باستخدام مفتاح F1، يمكن تحديد إما "عاديةI" أو "منخفضةI" باستخدام مفتاح F3.

الفرق بين "L-PE 3W” و"L-PE 3W EV"
أثناء قياس مقاومة الحلقة، يتم تمرير التيار على النحو التالي.

	L-PE 3W	L-PE 3W EV
L-N	6A/60ms	6A/60ms
N-PE	10mA (5.3Hz)	عادية I : 6mA (5.3Hz) منخفضة I : 4mA (5.3Hz)

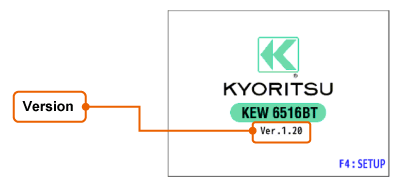

كيفية التحقق من إصدار البرامج الثابتة للوحدة الرئيسية
يمكن التحقق من الإصدار على الشاشة بعد تشغيل الوحدة الرئيسية.

للحصول على معلومات حول ترقية البرامج الثابتة لـ KEW 6516/6516BT، يرجى الاتصال بالموزع الخاص بك.

المواصفات

اختبارات قابلة للقياس بواسطة KEW 8602 فقط أو بالاقتران مع MFT (KEW 6516BT)

	8602 فقط	8602 + 6516BT (MFT)
حالة CP	A, B, C, D
حالة PP	OPEN، 13A، 20A، 32A، 63A
طرف	E, N, L1, L2, L3, CP
الاختبار الأولي PE PRE-TEST	✓
CP Error	✓
PE Error	✓
مقبس التيار الرئيسي	10/250V
الاستمرارية	-	✓
العزل	-	✓ (بين الموصلات والأرض)
التأريض	-	✓ (2W، 3W)
مقاومة الحلقة	-	✓
فولت	-	✓
جهاز التيار المتبقي	-	✓ (تيار متردد، A، B، F، 6mA تيار مستمر)
دوران الطور	-	✓
